Page 103 - สะพานเครื่องหนุนมั่น

5-11

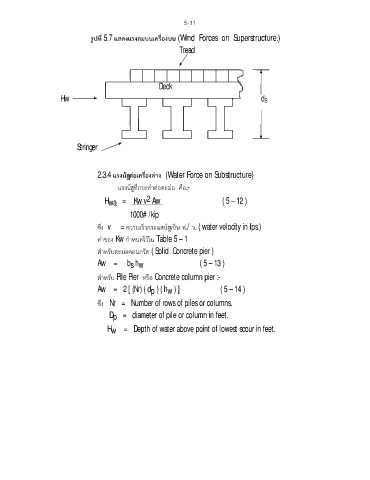

รูปที่ 5.7 แสดงแรงลมบนเครื่องบน (Wind Forces on Superstructure.)
Tread

Deck
Hw d S

Stringer


้
2.3.4 แรงนํตอเครื่องลาง (Water Force on Substructure)
า
แรงนํทกระทาตอตะมอ คือ.-
ี่
ํ
า
้
2
H = Kw v Aw ( 5 – 12 )
wa
1000# /kip
ซึ่ง v = ความเร็วกระแสน้ําเปน ฟ./ ว. ( water velocity in fps.)
ํ
คาของ Kw กาหนดไวใน Table 5 – 1


สําหรบตะมอคอนกรีต ( Solid Concrete pier )
ั
Aw = b h ( 5 – 13 )
s w
สําหรับ Pile Pier หรือ Concrete column pier :-
Aw = 2 [ (Nr) ( d ) ( h ) ] ( 5 – 14 )
p
w
ซึ่ง Nr = Number of rows of piles or columns.
D = diameter of pile or column in feet.
p
H = Depth of water above point of lowest scour in feet.
w
