5-15

3. การออกแบบตะมอตลิ่ง (Abutment Design)

3.1 แบบของตะมอตลิ่ง (Types of Abutment)
ตะมอตลิ่งอาจสรางดวยไม เหล็ก, คอนกรีต หรือผสมกัน ตะมอตลิ่งอาจตั้งอยูบนดิน เชน ในกรณี


ื
ี


ั
ื
ตะมอคอนกรตหรออาจตั้งอยูบนแผนกนทรุด หรอเสาปก ตะมอตลิ่งตามแบบแลว ไดแสดงไวในรปขางลาง
ู



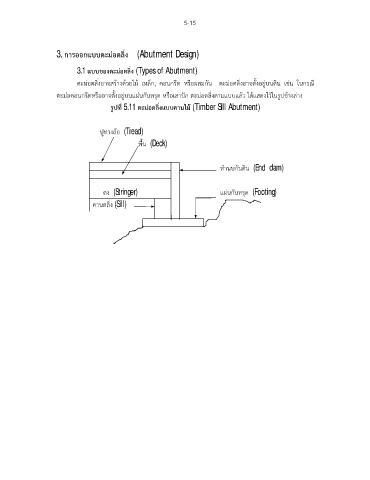

รูปที่ 5.11 ตะมอตลงแบบคานไม (Timber Sill Abutment)
ิ่

ปูทางลอ (Tread)
พื้น (Deck)

ํ
ทานบกนดิน (End dam)
ั

ั
ตง (Stringer) แผนกนทรุด (Footing)
คานตลิ่ง (Sill)
