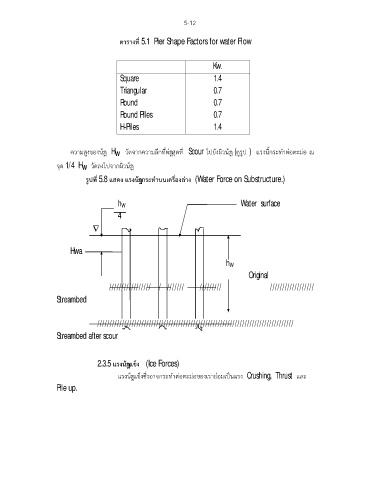

5-12

ตารางที่ 5.1 Pier Shape Factors for water Flow

Kw.
Square 1.4

Triangular 0.7
Round 0.7

Round Piles 0.7
H-Piles 1.4

า
า
า
่
ความสูงของน้ํ H w วัดจากความลึกที่ตํสุดท ี่ Scour ไปยังผิวน้ํ (ดูรูป ) แรงนี้กระทําตอตะมอ ณ
้
า
จุด 1/4 H วัดลงไปจากผิวนํ
w
้
รูปที่ 5.8 แสดง แรงนํกระทําบนเครื่องลาง (Water Force on Substructure.)
า

h W Water surface
4
Ñ

Hwa
h W

Original
///////////////// / /////// ///////// //////////////////

Streambed

////////////////////////////////////////////////////////////////////////////////
Streambed after scour

้
า
2.3.5 แรงนํแข็ง (Ice Forces)

ํ
า
แรงนํแขงซึ่งอาจกระทาตอตะมอของเรายอมเปนแรง Crushing, Thrust และ
็
้
Pile up.
