6-5

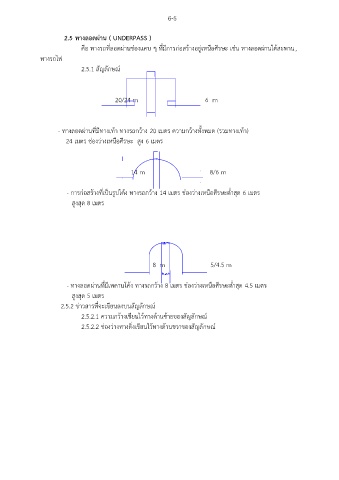

2.5 ทางลอดผ่าน ( UNDERPASS )
คือ ทางรถที่ลอดผ่านช่องแคบ ๆ ที่มีการก่อสร้างอยู่เหนือศีรษะ เช่น ทางลอดผ่านใต้สะพาน,
ทางรถไฟ
2.5.1 สัญลักษณ์
20/24 m 6 m
- ทางลอดผ่านที่มีทางเท้า ทางรถกว้าง 20 เมตร ความกว้างทั้งหมด (รวมทางเท้า)
24 เมตร ช่องว่างเหนือศีรษะ สูง 6 เมตร
14 m 8/6 m
- การก่อสร้างที่เป็นรูปโค้ง ทางรถกว้าง 14 เมตร ช่องว่างเหนือศีรษะต่ าสุด 6 เมตร
สูงสุด 8 เมตร
8 m 5/4.5 m
- ทางลอดผ่านที่มีเพดานโค้ง ทางรถกว้าง 8 เมตร ช่องว่างเหนือศีรษะต่ าสุด 4.5 เมตร
สูงสุด 5 เมตร
2.5.2 ข่าวสารที่จะเขียนลงบนสัญลักษณ ์
2.5.2.1 ความกว้างเขียนไว้ทางด้านซ้ายของสัญลักษณ์
2.5.2.2 ช่องว่างทางดิ่งเขียนไว้ทางด้านขวาของสัญลักษณ์
