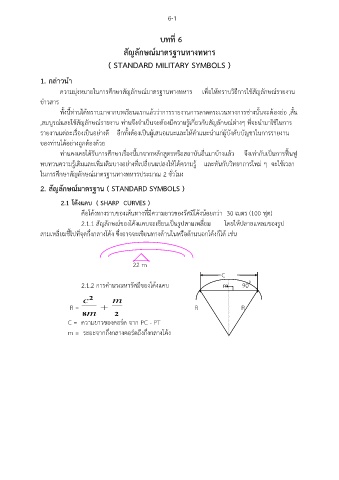

6-1

ี่
บทท 6
สัญลักษณ์มาตรฐานทางทหาร

( STANDARD MILITARY SYMBOLS )

1. กล่าวน า

ความมุ่งหมายในการศึกษาสัญลักษณ์มาตรฐานทางทหาร เพื่อให้ทราบวิธีการใช้สัญลักษณ์รายงาน
ข่าวสาร
ทั้งนี้ท่านได้ทราบมาจากบทเรียนแรกแล้วว่าการรายงานการลาดตระเวนทางการช่างนั้นจะต้องย่อ ,สั้น

,สมบูรณ์และใช้สัญลักษณ์รายงาน ท่านจึงจ าเป็นจะต้องมีความรู้เกี่ยวกับสัญลักษณ์ต่างๆ ที่จะน ามาใช้ในการ
รายงานแต่ละเรื่องเป็นอย่างดี อีกทั้งต้องเป็นผู้เสนอแนะและให้ค าแนะน าแก่ผู้บังคับบัญชาในการรายงาน
ของท่านได้อย่างถูกต้องด้วย
ท่านคงเคยได้รับการศึกษาเรื่องนี้มาจากหลักสูตรหรือสถาบันอื่นมาบ้างแล้ว จึงเท่ากับเป็นการฟื้นฟ ู

ทบทวนความรู้เดิมและเพิ่มเติมบางอย่างที่เปลี่ยนแปลงให้ได้ความรู้ และทันกับวิทยาการใหม่ ๆ จะใช้เวลา
ในการศึกษาสัญลักษณ์มาตรฐานทางทหารประมาณ 2 ชั่วโมง

2. สัญลักษณ์มาตรฐาน ( STANDARD SYMBOLS )

2.1 โค้งแคบ ( SHARP CURVES )

คือโค้งทางราบของเส้นทางที่มีความยาวของรัศมีโค้งน้อยกว่า 30 เมตร (100 ฟุต)
2.1.1 สัญลักษณ์ของโค้งแคบจะเขียนเป็นรูปสามเหลี่ยม โดยให้ปลายแหลมของรูป
สามเหลี่ยมชี้ไปที่จุดกึ่งกลางโค้ง ซึ่งอาจจะเขียนทางด้านในหรือด้านนอกโค้งก็ได้ เช่น

22 m
C
0
2.1.2 การค านวณหารัศมีของโค้งแคบ m 90

c 2 m
R =  R R
8 m 2
C = ความยาวของคอร์ด จาก PC - PT
m = ระยะจากกึ่งกลางคอร์ดถึงกึ่งกลางโค้ง
