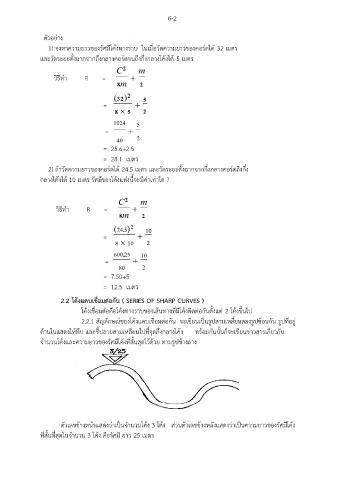

6-2
ตัวอย่าง

1) จงหาความยาวของรัศมีโค้งทางราบ ในเมื่อวัดความยาวของคอร์ดได้ 32 เมตร

และวัดระยะตั้งฉากจากกึ่งกลางคอร์ดจนถึงกึ่งกลางโค้งได้ 5 เมตร
C 2 m
วิธีท า R = 
8 m 2

( ) 2 5
32
= 
8  5 2

1024 5
= 
40 2
= 25.6+2.5

= 28.1 เมตร
2) ถ้าวัดความยาวของคอร์ดได้ 24.5 เมตร และวัดระยะตั้งฉากจากกึ่งกลางคอร์ดถึงกึ่ง
กลางโค้งได้ 10 เมตร รัศมีของโค้งแห่งนี้จะมีค่าเท่าใด ?

C 2 m
วิธีท า R = 
8 m 2

( . ) 2 10
5
24
= 
8  10 2
60025 10
.
= 
80 2

= 7.50+5
= 12.5 เมตร

2.2 โค้งแคบเชื่อมต่อกัน ( SERIES OF SHARP CURVES )
โค้งเชื่อมต่อคือโค้งทางราบของเส้นทางที่มีโค้งติดต่อกันตั้งแต่ 2 โค้งขึ้นไป
2.2.1 สัญลักษณ์ของโค้งแคบเชื่อมต่อกัน จะเขียนเป็นรูปสามเหลี่ยมสองรูปซ้อนกัน รูปที่อยู่

ด้านในแสดงให้ทึบ และชี้ปลายสามเหลี่ยมไปที่จุดกึ่งกลางโค้ง พร้อมกันนั้นก็จะเขียนข่าวสารเกี่ยวกับ
จ านวนโค้งและความยาวของรัศมีโค้งที่สั้นสุดไว้ด้วย ตามรูปข้างล่าง

ตัวเลขข้างหน้าแสดงว่าเป็นจ านวนโค้ง 3 โค้ง ส่วนตัวเลขข้างหลังแสดงว่าเป็นความยาวของรัศมีโค้ง
ที่สั้นที่สุดในจ านวน 3 โค้ง คือรัศมี ยาว 25 เมตร
