6-3

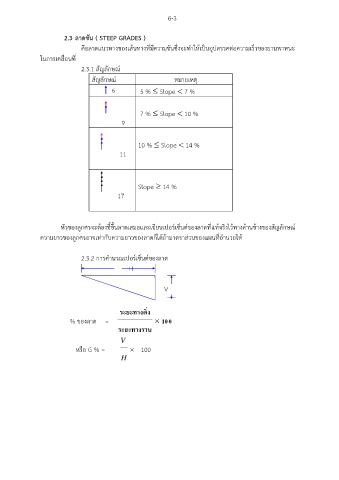

2.3 ลาดชัน ( STEEP GRADES )

คือลาดแนวทางของเส้นทางที่มีความชันซึ่งจะท าให้เป็นอุปสรรคต่อความเร็วของยานพาหนะ

ในการเคลื่อนที่
2.3.1 สัญลักษณ์
สัญลักษณ์ หมายเหตุ

6 5 %  Slope  7 %

7 %  Slope  10 %
9

10 %  Slope  14 %

11

Slope  14 %
17

หัวของลูกศรจะต้องชี้ขึ้นลาดเสมอและเขียนเปอร์เซ็นต์ของลาดที่แท้จริงไว้ทางด้านข้างของสัญลักษณ์
ความยาวของลูกศรอาจเท่ากับความยาวของลาดก็ได้ถ้ามาตราส่วนของแผนที่อ านวยให้

2.3.2 การค านวณเปอร์เซ็นต์ของลาด

H

V

ระยะทางด่ง
ิ
% ของลาด =  100
ระยะทางราบ
V
หรือ G % =  100
H
