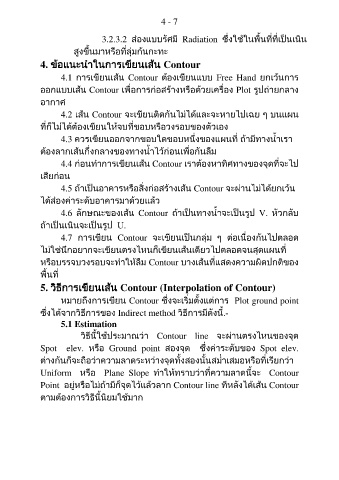

4 - 7

ี
3.2.3.2 ส่องแบบรัศม Radiation ซึ่งใช้ในพื้นที่ที่เป็นเนิน
สูงขึ้นมาหรือที่ลุ่มก้นกะทะ

4. ข้อแนะน าในการเขียนเส้น Contour

4.1 การเขียนเส้น Contour ต้องเขียนแบบ Free Hand ยกเว้นการ
ออกแบบเส้น Contour เพื่อการก่อสร้างหรือด้วยเครื่อง Plot รูปถ่ายกลาง

อากาศ

4.2 เส้น Contour จะเขียนติดกันไม่ได้และจะหายไปเฉย ๆ บนแผน

ที่ก็ไม่ได้ต้องเขียนให้จบที่ขอบหรือวงรอบของตัวเอง
4.3 ควรเขียนออกจากขอบใดขอบหนึ่งของแผนที่ ถ้ามีทางน้ าเรา

ต้องลากเส้นกึ่งกลางของทางน้ าไว้ก่อนเพื่อกันลืม
4.4 ก่อนท าการเขียนเส้น Contour เราต้องหาทิศทางของจุดที่จะไป

เสียก่อน
4.5 ถ้าเป็นอาคารหรือสิ่งก่อสร้างเส้น Contour จะผ่านไม่ได้ยกเว้น

ได้ส่องค่าระดับอาคารมาด้วยแล้ว

4.6 ลักษณะของเส้น Contour ถ้าเป็นทางน้ าจะเป็นรูป V. หัวกลับ
ถ้าเป็นเนินจะเป็นรูป U.

4.7 การเขียน Contour จะเขียนเป็นกลุ่ม ๆ ต่อเนื่องกันไปตลอด

ไม่ใช่นึกอยากจะเขียนตรงไหนก็เขียนเส้นเดียวไปตลอดจนสุดแผนที่
หรือบรรจบวงรอบจะท าให้ลืม Contour บางเส้นที่แสดงความผิดปกติของ

พื้นที่

5. วิธีการเขียนเส้น Contour (Interpolation of Contour)

หมายถึงการเขียน Contour ซึ่งจะเริ่มตั้งแต่การ Plot ground point

ซึ่งได้จากวิธีการของ Indirect method วิธีการมีดังนี้.-
5.1 Estimation
วิธีนี้ใช้ประมาณว่า Contour line จะผ่านตรงไหนของจุด

Spot elev. หรือ Ground point สองจุด ซึ่งค่าระดับของ Spot elev.

ต่างกันก็จะถือว่าความลาดระหว่างจุดทั้งสองนั้นสม่ าเสมอหรือที่เรียกว่า
Uniform หรือ Plane Slope ท าให้ทราบว่าที่ความลาดนี้จะ Contour

Point อยู่หรือไม่ถ้ามีก็จุดไว้แล้วลาก Contour line ทีหลังได้เส้น Contour

ตามต้องการวิธีนี้นิยมใช้มาก
