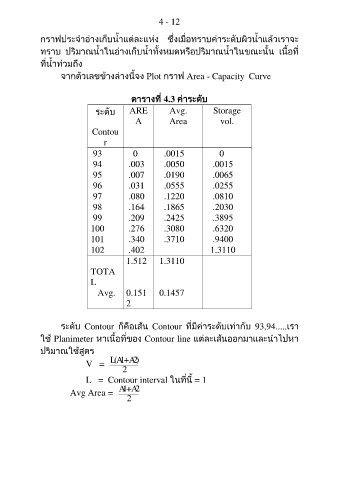

4 - 12

กราฟประจ าอ่างเก็บน้ าแต่ละแห่ง ซึ่งเมื่อทราบค่าระดับผิวน้ าแล้วเราจะ

ทราบ ปริมาณน้ าในอ่างเก็บน้ าทั้งหมดหรือปริมาณน้ าในขณะนั้น เนื้อที่

ที่น้ าท่วมถึง

จากตัวเลขข้างล่างนี้จง Plot กราฟ Area - Capacity Curve

ตารางที่ 4.3 ค่าระดับ
ระดับ ARE Avg. Storage
A Area vol.

Contou
r
93 0 .0015 0

94 .003 .0050 .0015
95 .007 .0190 .0065

96 .031 .0555 .0255
97 .080 .1220 .0810
98 .164 .1865 .2030

99 .209 .2425 .3895
100 .276 .3080 .6320
101 .340 .3710 .9400

102 .402 1.3110
1.512 1.3110
TOTA

L
Avg. 0.151 0.1457
2

ระดับ Contour ก็คือเส้น Contour ที่มีค่าระดับเท่ากับ 93,94.....เรา

ใช Planimeter หาเนื้อที่ของ Contour line แต่ละเส้นออกมาและน าไปหา
้
ปริมาณใช้สูตร
(
1
2
+
V = LA A)
2
L = Contour interval ในที่นี้ = 1
+
1
Avg Area = A A2
2
