4 - 10

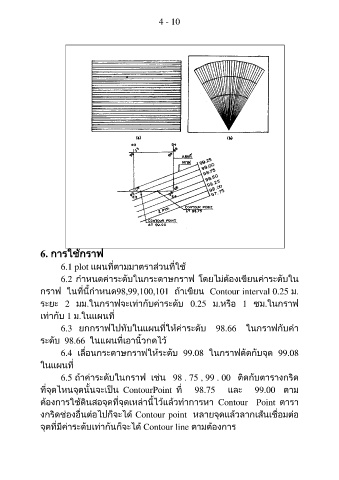

รูปที่ 4.5 การใช้กราฟ

6. การใช้กราฟ

6.1 plot แผนที่ตามมาตราส่วนที่ใช้

6.2 ก าหนดค่าระดับในกระดาษกราฟ โดยไม่ต้องเขียนค่าระดับใน

กราฟ ในที่นี้ก าหนด98,99,100,101 ถ้าเขียน Contour interval 0.25 ม.

ระยะ 2 มม.ในกราฟจะเท่ากับค่าระดับ 0.25 ม.หรือ 1 ซม.ในกราฟ
เท่ากับ 1 ม.ในแผนที่
6.3 ยกกราฟไปทับในแผนที่ให้ค่าระดับ 98.66 ในกราฟกับค่า

ระดับ 98.66 ในแผนที่เอานิ้วกดไว้
6.4 เลื่อนกระดาษกราฟให้ระดับ 99.08 ในกราฟตัดกับจุด 99.08

ในแผนที่
6.5 ถ้าค่าระดับในกราฟ เช่น 98 . 75 , 99 . 00 ติดกับตารางกริด

ที่จุดไหนจุดนั้นจะเป็น ContourPoint ที่ 98.75 และ 99.00 ตาม

ต้องการใช้ดินสอจุดที่จุดเหล่านี้ไว้แล้วท าการหา Contour Point ตารา
งกริดช่องอื่นต่อไปก็จะได้ Contour point หลายจุดแล้วลากเส้นเชื่อมต่อ

จุดที่มีค่าระดับเท่ากันก็จะได้ Contour line ตามต้องการ
