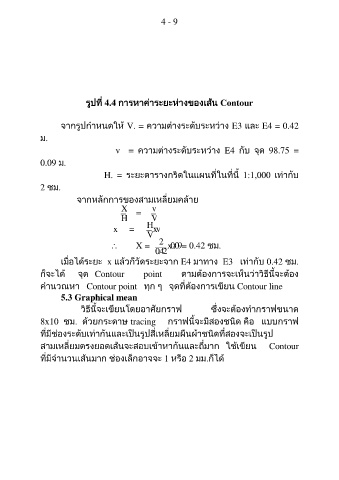

4 - 9

รูปที่ 4.4 การหาค่าระยะห่างของเส้น Contour

้
จากรูปก าหนดให V. = ความต่างระดับระหว่าง E3 และ E4 = 0.42
ม.

v = ความต่างระดับระหว่าง E4 กับ จุด 98.75 =
0.09 ม.

ี้
H. = ระยะตารางกริดในแผนที่ในที่น 1:1,000 เท่ากับ
2 ซม.

จากหลักการของสามเหลี่ยมคล้าย
v
X
=
H V
H
x = xv
V
. x
 X = 2 009= 0.42 ซม.
.
042
เมื่อได้ระยะ x แล้วก็วัดระยะจาก E4 มาทาง E3 เท่ากับ 0.42 ซม.
ก็จะได้ จุด Contour point ตามต้องการจะเห็นว่าวิธีนี้จะต้อง

ค านวณหา Contour point ทุก ๆ จุดที่ต้องการเขียน Contour line
5.3 Graphical mean

วิธีนี้จะเขียนโดยอาศัยกราฟ ซึ่งจะต้องท ากราฟขนาด
8x10 ซม. ด้วยกระดาษ tracing กราฟนี้จะมีสองชนิด คือ แบบกราฟ

ที่มีช่องระดับเท่ากันและเป็นรูปสี่เหลี่ยมผืนผ้าชนิดที่สองจะเป็นรูป
สามเหลี่ยมตรงยอดเส้นจะสอบเข้าหากันและถี่มาก ใช้เขียน Contour

ที่มีจ านวนเส้นมาก ช่องเล็กอาจจะ 1 หรือ 2 มม.ก็ได้
