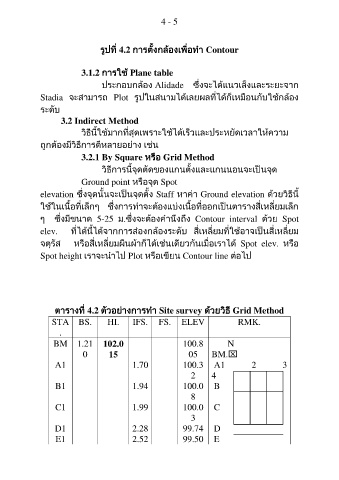

4 - 5

รูปที่ 4.2 การตั้งกล้องเพื่อท า Contour

3.1.2 การใช้ Plane table

ประกอบกล้อง Alidade ซึ่งจะได้แนวเล็งและระยะจาก
Stadia จะสามารถ Plot รูปในสนามได้เลยผลที่ได้ก็เหมือนกับใช้กล้อง

ระดับ
3.2 Indirect Method

วิธีนี้ใช้มากที่สุดเพราะใช้ได้เร็วและประหยัดเวลาให้ความ

ถูกต้องมีวิธีการดีหลายอย่าง เช่น
3.2.1 By Square หรือ Grid Method

วิธีการนี้จุดตัดของแกนตั้งและแกนนอนจะเป็นจุด

Ground point หรือจุด Spot
elevation ซึ่งจุดนั้นจะเป็นจุดตั้ง Staff หาค่า Ground elevation ด้วยวิธีนี้

ใช้ในเนื้อที่เล็กๆ ซึ่งการท าจะต้องแบ่งเนื้อที่ออกเป็นตารางสี่เหลี่ยมเล็ก
ๆ ซึ่งมีขนาด 5-25 ม.ซึ่งจะต้องค านึงถึง Contour interval ด้วย Spot

elev. ที่ได้นี้ได้จากการส่องกล้องระดับ สี่เหลี่ยมที่ใช้อาจเป็นสี่เหลี่ยม

จตุรัส หรือสี่เหลี่ยมผืนผ้าก็ได้เช่นเดียวกันเมื่อเราได้ Spot elev. หรือ

Spot height เราจะน าไป Plot หรือเขียน Contour line ต่อไป

ตารางที่ 4.2 ตัวอย่างการท า Site survey ด้วยวิธี Grid Method

STA BS. HI. IFS. FS. ELEV RMK.
.
BM 1.21 102.0 100.8 N
0 15 05 BM.

A1 1.70 100.3 A1 2 3
2 4

B1 1.94 100.0 B
8
C1 1.99 100.0 C
3

D1 2.28 99.74 D
E1 2.52 99.50 E
