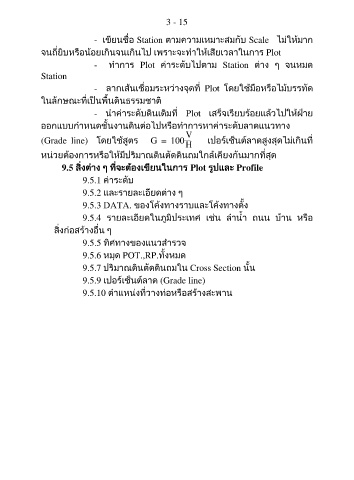

3 - 15

- เขียนชื่อ Station ตามความเหมาะสมกับ Scale ไม่ให้มาก

จนถี่ยิบหรือน้อยเกินจนเกินไป เพราะจะท าให้เสียเวลาในการ Plot

- ท าการ Plot ค่าระดับไปตาม Station ต่าง ๆ จนหมด
Station

- ลากเส้นเชื่อมระหว่างจุดที่ Plot โดยใช้มือหรือไม้บรรทัด

ในลักษณะที่เป็นพื้นดินธรรมชาติ
- น าค่าระดับดินเดิมที่ Plot เสร็จเรียบร้อยแล้วไปให้ฝ่าย

ออกแบบก าหนดชั้นงานดินต่อไปหรือท าการหาค่าระดับลาดแนวทาง
V
(Grade line) โดยใช้สูตร G = 100 H เปอร์เซ็นต์ลาดสูงสุดไม่เกินที่

หน่วยต้องการหรือให้มีปริมาณดินตัดดินถมใกล้เคียงกันมากที่สุด

9.5 สิ่งต่าง ๆ ที่จะต้องเขียนในการ Plot รูปและ Profile

9.5.1 ค่าระดับ
9.5.2 และรายละเอียดต่าง ๆ

9.5.3 DATA. ของโค้งทางราบและโค้งทางตั้ง

9.5.4 รายละเอียดในภูมิประเทศ เช่น ล าน้ า ถนน บ้าน หรือ
สิ่งก่อสร้างอื่น ๆ

9.5.5 ทิศทางของแนวส ารวจ

9.5.6 หมุด POT.,RP.ทั้งหมด

9.5.7 ปริมาณดินตัดดินถมใน Cross Section นั้น
9.5.9 เปอร์เซ็นต์ลาด (Grade line)

9.5.10 ต าแหน่งที่วางท่อหรือสร้างสะพาน
