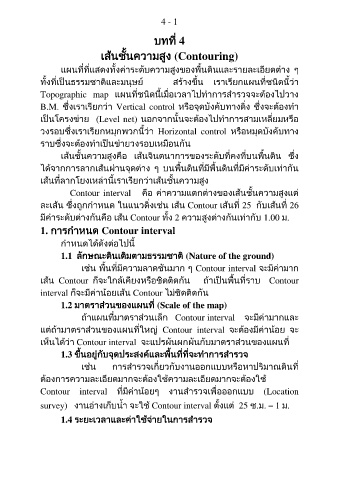

4 - 1

บทที่ 4

เส้นชั้นความสูง (Contouring)

แผนที่ที่แสดงทั้งค่าระดับความสูงของพื้นดินและรายละเอียดต่าง ๆ
ทั้งที่เป็นธรรมชาติและมนุษย์ สร้างขึ้น เราเรียกแผนที่ชนิดนี้ว่า

Topographic map แผนที่ชนิดนี้เมื่อเวลาไปท าการส ารวจจะต้องไปวาง
B.M. ซึ่งเราเรียกว่า Vertical control หรือจุดบังคับทางดิ่ง ซึ่งจะต้องท า

เป็นโครงข่าย (Level net) นอกจากนั้นจะต้องไปท าการสามเหลี่ยมหรือ
วงรอบซึ่งเราเรียกหมุกพวกนี้ว่า Horizontal control หรือหมุดบังคับทาง

ราบซึ่งจะต้องท าเป็นข่ายวงรอบเหมือนกัน

เส้นชั้นความสูงคือ เส้นจินตนาการของระดับที่คงที่บนพื้นดิน ซึ่ง
ได้จากการลากเส้นผ่านจุดต่าง ๆ บนพื้นดินที่มีพื้นดินที่มีค่าระดับเท่ากัน

เส้นที่ลากโยงเหล่านี้เราเรียกว่าเส้นชั้นความสูง

Contour interval คือ ค่าความแตกต่างของเส้นชั้นความสูงแต ่

ละเส้น ซึ่งถูกก าหนด ในแนวดิ่งเช่น เส้น Contour เส้นที่ 25 กับเส้นที่ 26

มีค่าระดับต่างกันคือ เส้น Contour ทั้ง 2 ความสูงต่างกันเท่ากับ 1.00 ม.
1. การก าหนด Contour interval

ก าหนดได้ดังต่อไปนี้

1.1 ลักษณะดินเดิมตามธรรมชาติ (Nature of the ground)
ี
เช่น พื้นที่มีความลาดชันมาก ๆ Contour interval จะมค่ามาก
เส้น Contour ก็จะใกล้เคียงหรือชิดติดกัน ถ้าเป็นพื้นที่ราบ Contour

interval ก็จะมีค่าน้อยเส้น Contour ไม่ชิดติดกัน

1.2 มาตราส่วนของแผนที่ (Scale of the map)
ถ้าแผนที่มาตราส่วนเล็ก Contour interval จะมีค่ามากและ

แต่ถ้ามาตราส่วนของแผนที่ใหญ่ Contour interval จะต้องมีค่าน้อย จะ

เห็นได้ว่า Contour interval จะแปรผันผกผันกับมาตราส่วนของแผนที่

1.3 ขึ้นอยู่กับจุดประสงค์และพื้นที่ที่จะท าการส ารวจ
เช่น การส ารวจเกี่ยวกับงานออกแบบหรือหาปริมาณดินที่

ต้องการความละเอียดมากจะต้องใช้ความละเอียดมากจะต้องใช้

Contour interval ที่มีค่าน้อยๆ งานส ารวจเพื่อออกแบบ (Location
่
survey) งานอ่างเก็บน้ า จะใช้ Contour interval ตั้งแต 25 ซ.ม. – 1 ม.

1.4 ระยะเวลาและค่าใช้จ่ายในการส ารวจ
