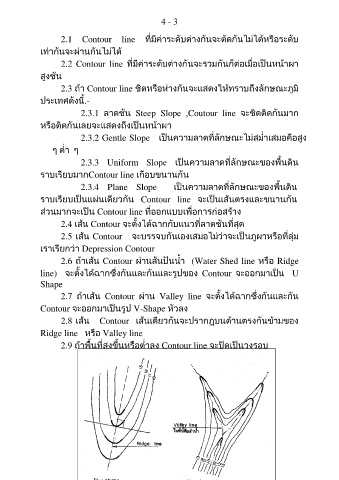

4 - 3

2.1 Contour line ที่มีค่าระดับต่างกันจะตัดกันไม่ได้หรือระดับ

เท่ากันจะผ่านกันไม่ได้
2.2 Contour line ที่มีค่าระดับต่างกันจะรวมกันก็ต่อเมื่อเป็นหน้าผา

สูงชัน
2.3 ถ้า Contour line ชิดหรือห่างกันจะแสดงให้ทราบถึงลักษณะภูม ิ

ประเทศดังนี้.-
2.3.1 ลาดชัน Steep Slope ,Coutour line จะชิดติดกันมาก

หรือติดกันเลยจะแสดงถึงเป็นหน้าผา

2.3.2 Gentle Slope เป็นความลาดที่ลักษณะไม่สม่ าเสมอคือสูง

ๆ ต่ า ๆ
2.3.3 Uniform Slope เป็นความลาดที่ลักษณะของพื้นดิน

ราบเรียบมากContour line เกือบขนานกัน

2.3.4 Plane Slope เป็นความลาดที่ลักษณะของพื้นดิน
ราบเรียบเป็นแผ่นเดียวกัน Contour line จะเป็นเส้นตรงและขนานกัน

ส่วนมากจะเป็น Contour line ที่ออกแบบเพื่อการก่อสร้าง

2.4 เส้น Contour จะตั้งได้ฉากกับแนวที่ลาดชันที่สุด
2.5 เส้น Contour จะบรรจบกันเองเสมอไม่ว่าจะเป็นภูผาหรือที่ลุ่ม

เราเรียกว่า Depression Contour

2.6 ถ้าเส้น Contour ผ่านสันปันน้ า (Water Shed line หรือ Ridge
line) จะตั้งได้ฉากซึ่งกันและกันและรูปของ Contour จะออกมาเป็น U

Shape

2.7 ถ้าเส้น Contour ผ่าน Valley line จะตั้งได้ฉากซึ่งกันและกัน
Contour จะออกมาเป็นรูป V-Shape หัวลง

2.8 เส้น Contour เส้นเดียวกันจะปรากฎบนด้านตรงกันข้ามของ

Ridge line หรือ Valley line

2.9 ถ้าพื้นที่สูงขึ้นหรือต่ าลง Contour line จะปิดเป็นวงรอบ
