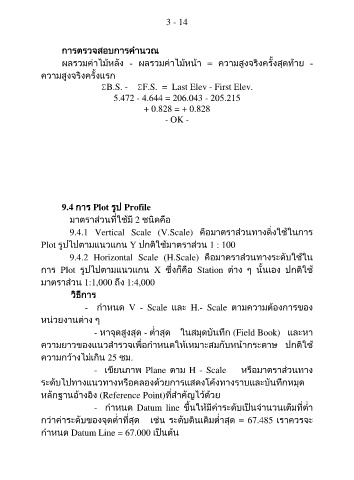

การตรวจสอบการค านวณ
ผลรวมค่าไม้หลัง - ผลรวมค่าไม้หน้า = ความสูงจริงครั้งสุดท้าย -

ความสูงจริงครั้งแรก

ΣB.S. - ΣF.S. = Last Elev - First Elev.
5.472 - 4.644 = 206.043 - 205.215
+ 0.828 = + 0.828

- OK -

9.4 การ Plot รูป Profile
ี
มาตราส่วนที่ใช้ม 2 ชนิดคือ
9.4.1 Vertical Scale (V.Scale) คือมาตราส่วนทางดิ่งใช้ในการ

Plot รูปไปตามแนวแกน Y ปกติใช้มาตราส่วน 1 : 100
9.4.2 Horizontal Scale (H.Scale) คือมาตราส่วนทางระดับใช้ใน

การ Plot รูปไปตามแนวแกน X ซึ่งก็คือ Station ต่าง ๆ นั้นเอง ปกติใช ้

มาตราส่วน 1:1,000 ถึง 1:4,000
วิธีการ

- ก าหนด V - Scale และ H.- Scale ตามความต้องการของ

หน่วยงานต่าง ๆ
- หาจุดสูงสุด - ต่ าสุด ในสมุดบันทึก (Field Book) และหา

ความยาวของแนวส ารวจเพื่อก าหนดให้เหมาะสมกับหน้ากระดาษ ปกติใช ้

ความกว้างไม่เกิน 25 ซม.

- เขียนภาพ Plane ตาม H - Scale หรือมาตราส่วนทาง
ระดับไปทางแนวทางหรือคลองด้วยการแสดงโค้งทางราบและบันทึกหมุด

หลักฐานอ้างอิง (Reference Point)ที่ส าคัญไว้ด้วย

- ก าหนด Datum line ขึ้นให้มีค่าระดับเป็นจ านวนเต็มที่ต่ า
กว่าค่าระดับของจุดต่ าที่สุด เช่น ระดับดินเดิมต่ าสุด = 67.485 เราควรจะ

ก าหนด Datum Line = 67.000 เป็นต้น
