4 - 11
7. การใช้ประโยชน์จากแผนที่ภูมิประเทศหรือแผนที่ Contour
7.1 การเขียนรูปตัดซึ่งใช้ประโยชน์ในการค านวณงานดินอย่าง
หยาบๆ ใช้ดูลักษณะของพื้นดินที่จะเขียนออกมาได้โดยการก าหนด
V - Scale ส่วน Map Scale ทราบจากแผนที่แล้วซึ่งก็คือ H - Scale
นั่นเอง

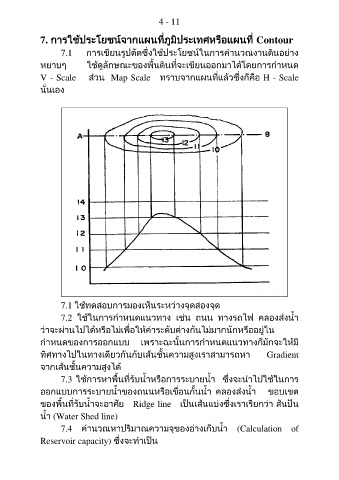

รูปที่ 4.6 การเขียนรูปตัด
7.1 ใช้ทดสอบการมองเห็นระหว่างจุดสองจุด
7.2 ใช้ในการก าหนดแนวทาง เช่น ถนน ทางรถไฟ คลองส่งน้ า
ว่าจะผ่านไปได้หรือไม่เพื่อให้ค่าระดับต่างกันไม่มากนักหรืออยู่ใน
ก าหนดของการออกแบบ เพราะฉะนั้นการก าหนดแนวทางก็มักจะให้ม ี
ทิศทางไปในทางเดียวกันกับเส้นชั้นความสูงเราสามารถหา Gradient
จากเส้นชั้นความสูงได้
7.3 ใช้การหาพื้นที่รับน้ าหรือการระบายน้ า ซึ่งจะน าไปใช้ในการ
ออกแบบการระบายน้ าของถนนหรือเขื่อนกั้นน้ า คลองส่งน้ า ขอบเขต
ของพื้นที่รับน้ าจะอาศัย Ridge line เป็นเส้นแบ่งซึ่งเราเรียกว่า สันปัน
น้ า (Water Shed line)
7.4 ค านวณหาปริมาณความจุของอ่างเก็บน้ า (Calculation of
Reservoir capacity) ซึ่งจะท าเป็น
