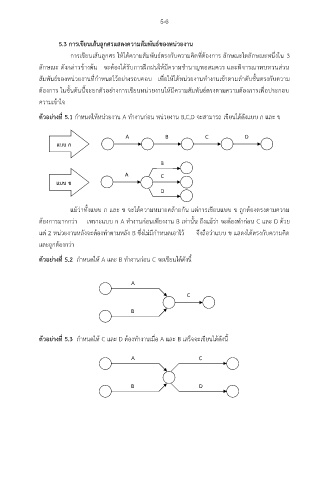

P. 62
5-6
5.3 การเขียนเส้นลูกศรแสดงความสมพันธ์ของหน่วยงาน
ั
ั
การเขียนเส้นลูกศร ให้ได้ความสัมพนธ์ตรงกับความคิดที่ต้องการ ลักษณะใดลักษณะหนึ่งใน 3
ลักษณะ ดังกล่าวข้างต้น จะต้องได้รับการฝึกฝนให้มีความช านาญพอสมควร และพจารณาทบทวนส่วน
ิ
สัมพนธ์ของหน่วยงานที่ก าหนดไว้อย่างรอบคอบ เพอให้ได้หน่วยงานท างานเข้าตามล าดับชั้นตรงกับความ
ั
ื่
ั
ต้องการ ในขั้นต้นนี้จะยกตัวอย่างการเขียนหน่วยงานให้มีความสัมพนธ์ตรงตามความต้องการเพอประกอบ
ื่
ความเข้าใจ
ตัวอย่างที่ 5.1 ก าหนดให้หน่วยงาน A ท างานกอน หน่วยงาน B,C,D จะสามารถ เขียนได้ดังแบบ ก และ ข
่
A B C D
แบบ ก
B
A C
แบบ ข
D
แม้ว่าทั้งแบบ ก และ ข จะได้ความหมายคล้ายกัน แต่การเขียนแบบ ข ถูกต้องตรงตามความ
ี
ต้องการมากกว่า เพราะแบบ ก A ท างานก่อนเพยงงาน B เท่านั้น ถึงแม้ว่า จะต้องท าก่อน C และ D ด้วย
แต่ 2 หน่วยงานหลังจะต้องท าตามหลัง B ซึ่งไม่มีก าหนดเอาไว้ จึงถือว่าแบบ ข แสดงได้ตรงกับความคิด
และถูกต้องกว่า
ตัวอย่างที่ 5.2 ก าหนดให้ A และ B ท างานก่อน C จะเขียนได้ดังนี้
A
C
B
ตัวอย่างที่ 5.3 ก าหนดให้ C และ D ต้องท างานเมื่อ A และ B เสร็จจะเขียนได้ดังนี้
A C
B D
