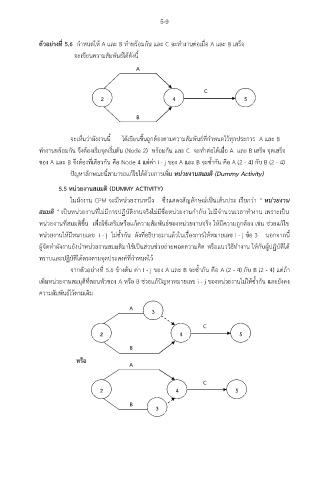

5-9

ตัวอย่างที่ 5.6 ก าหนดให้ A และ B ท าพร้อมกัน และ C จะท างานต่อเมื่อ A และ B เสร็จ
จะเขียนความสัมพันธ์ได้ดังนี้

A

C
2 4 5

B

จะเห็นว่าผังงานนี้ ได้เขียนขึ้นถูกต้องตามความสัมพันธ์ที่ก าหนดไว้ทุกประการ A และ B

ท างานพร้อมกัน จึงต้องเริ่มจุดเริ่มต้น (Node 2) พร้อมกัน และ C จะท าต่อได้เมื่อ A และ B เสร็จ จุดเสร็จ
ของ A และ B จึงต้องที่เดียวกัน คือ Node 4 แต่ค่า i - j ของ A และ B จะซ้ ากัน คือ A (2 - 4) กับ B (2 - 4)

ปัญหาลักษณะนี้สามารถแก้ไขได้ด้วยการเพิ่ม หน่วยงานสมมติ (Dummy Activity)

5.5 หน่วยงานสมมติ (DUMMY ACTIVITY)

ในผังงาน CPM จะมีหน่วยงานหนึ่ง ซึ่งแสดงสัญลักษณ์เป็นเส้นประ เรียกว่า “ หน่วยงาน

สมมติ “ เป็นหน่วยงานที่ไม่มีการปฏิบัติงานจริงไม่มีชื่อหน่วยงานก ากับ ไม่มีจ านวนเวลาท างาน เพราะเป็น
ั
หน่วยงานที่สมมติขึ้น เพอใช้เสริมหรือแก้ความสัมพนธ์ของหน่วยงานจริง ให้มีความถูกต้อง เช่น ช่วยแก้ไข
ื่
หน่วยงานให้มีหมายเลข i - j ไม่ซ้ ากัน ดังที่อธิบายมาแล้วในเรื่องการให้หมายเลข i - j ข้อ 3 นอกจากนี้
ผู้จัดท าผังงานยังน าหน่วยงานสมมติมาใช้เป็นส่วนช่วยถ่ายทอดความคิด หรือแนววิธีท างาน ให้กับผู้ปฏิบัติได้

ทราบและปฏิบัติได้ตรงตามจุดประสงค์ที่ก าหนดไว้

จากตัวอย่างที่ 5.6 ข้างต้น ค่า I - j ของ A และ B จะซ้ ากัน คือ A (2 - 4) กับ B (2 - 4) แต่ถ้า
ิ่
เพมหน่วยงานสมมุติที่ตอนหัวของ A หรือ B ช่วยแก้ปัญหาหมายเลข i - j ของหน่วยงานไม่ให้ซ้ ากัน และยังคง
ความสัมพันธ์ไว้ตามเดิม

A 3

C
2 4 5

B

หรือ A

C
2 4 5

B
3
