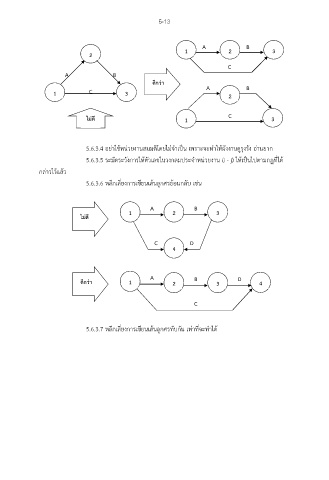

Page 69 - การวางแผนการก่อสร้าง

5-13

A B
2 1 2 3

C

A B
ดีกว่า
1 C 3 A B

2
C
ไม่ดี 1 3

5.6.3.4 อย่าใช้หน่วยงานสมมติโดยไม่จ าเป็น เพราะจะท าให้ผังงานดูรุงรัง อ่านยาก

5.6.3.5 ระมัดระวังการให้ตัวเลขในวงกลมประจ าหน่วยงาน (i - j) ให้เป็นไปตามกฎที่ได้

กล่าวไว้แล้ว
5.6.3.6 หลีกเลี่ยงการเขียนเส้นลูกศรย้อนกลับ เช่น

A B
ไม่ดี 1 2 3

C D

4

A B D

ดีกว่า 1 2 3 4
C

5.6.3.7 หลีกเลี่ยงการเขียนเส้นลูกศรทับกัน เท่าที่จะท าได้
