5-10

จากรูปข้างบน เมื่อเราเพิ่มหน่วยงานสมมติ (3 - 4) ท าให้ได้ A (2 - 3) กับ B (2 - 4) หรือ A (2 -
4) กับ B (2 - 3) โดยที่ความสัมพันธ์ยังคงเดิม

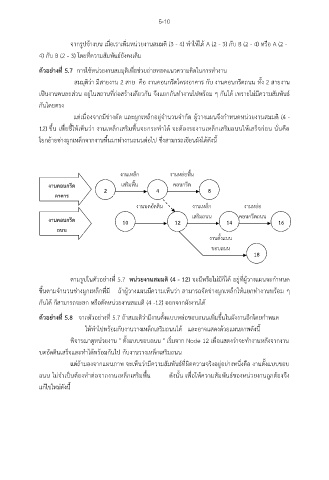

ตัวอย่างที่ 5.7 การใช้หน่วยงานสมมุติเพื่อช่วยถ่ายทอดแนวความคิดในการท างาน
สมมุติว่า มีสายงาน 2 สาย คือ งานคอนกรีตโครงอาคาร กับ งานคอนกรีตถนน ทั้ง 2 สายงาน

ั
เป็นงานคนละส่วน อยู่ในสถานที่ก่อสร้างเดียวกัน จึงแยกกันท างานไปพร้อม ๆ กันได้ เพราะไม่มีความสัมพนธ์
กันโดยตรง
แต่เนื่องจากมีช่างดัด และผูกเหล็กอยู่จ านวนจ ากัด ผู้วางแผนจึงก าหนดหน่วยงานสมมติ (4 -

ื่
ื้
12) ขึ้น เพอชี้ให้เห็นว่า งานเหล็กเสริมพนจะกระท าได้ จะต้องรองานเหล็กเสริมถนนให้เสร็จก่อน นั่นคือ
โยกย้ายช่างผูกเหล็กจากงานพื้นมาท างานถนนต่อไป ซึ่งสามารถเขียนผังได้ดังนี้

งานเหล็ก งานหล่อพื้น

งานคอนกรีต 2 เสริมพื้น 4 คอนกรีต 8

อาคาร
งานบดอัดดิน งานเหล็ก งานหล่อ

งานคอนกรีต 10 12 เสริมถนน 14 คอนกรีตถนน 16
ถนน งานตั้งแบบ

ขอบถนน

18

ตามรูปในตัวอย่างที่ 5.7 หน่วยงานสมมติ (4 - 12) จะมีหรือไม่มีก็ได้ อยู่ที่ผู้วางแผนจะก าหนด
ขึ้นตามจ านวนช่างผูกเหล็กที่มี ถ้าผู้วางแผนมีความเห็นว่า สามารถจัดช่างผูกเหล็กให้แยกท างานพร้อม ๆ

กันได้ ก็สามารถจะยก หรือตัดหน่วยงานสมมติ (4 -12) ออกจากผังงานได้

ตัวอย่างที่ 5.8 จากตัวอย่างที่ 5.7 ถ้าสมมติว่ามีงานตั้งแบบหล่อขอบถนนเพิ่มขึ้นในผังงานอกโดยก าหนด
ี
ให้ท าไปพร้อมกับงานวางเหล็กเสริมถนนได้ และอาจแสดงด้วยแผนภาพดังนี้

พิจารณาดูหน่วยงาน " ตั้งแบบขอบถนน " เริ่มจาก Node 12 เพอแสดงว่าจะท างานหลังจากงาน
ื่
บดอัดดินเสร็จและท าได้พร้อมกันไป กับงานวางเหล็กเสริมถนน

ั
แต่ถ้ามองจากแผนภาพ จะเห็นว่ามีความสัมพนธ์ที่ผิดความจริงอยู่อย่างหนึ่งคือ งานตั้งแบบขอบ
ื่
ั
ถนน ไม่จ าเป็นต้องท าต่อจากงานเหล็กเสริมพน ดังนั้น เพอให้ความสัมพนธ์ของหน่วยงานถูกต้องจึง
ื้
แก้ไขใหม่ดังนี้
