4-23

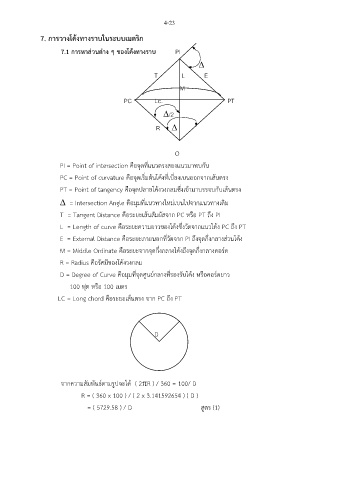

7. การวางโค้งทางราบในระบบเมตริก

7.1 การหาส่วนต่าง ๆ ของโค้งทางราบ PI


T L E

M

PC Lc. PT

/2

R 

O

PI = Point of intersection คือจุดที่แนวตรงสองแนวมาพบกัน

PC = Point of curvature คือจุดเริ่มต้นโค้งที่เบี่ยงเบนออกจากเส้นตรง
PT = Point of tangency คือจุดปลายโค้งวงกลมซึ่งเข้ามาบรรจบกับเส้นตรง

 = Intersection Angle คือมุมที่แนวทางใหม่เบนไปจากแนวทางเดิม

T = Tangent Distance คือระยะเส้นสัมผัสจาก PC หรือ PT ถึง PI
L = Length of curve คือระยะความยาวของโค้งซึ่งวัดจากแนวโค้ง PC ถึง PT

E = External Distance คือระยะภายนอกที่วัดจาก PI ถึงจุดกึ่งกลางส่วนโค้ง

M = Middle Ordinate คือระยะจากจุดกึ่งกลางโค้งถึงจุดกึ่งกลางคอร์ด
R = Radius คือรัศมีของโค้งวงกลม

D = Degree of Curve คือมุมที่จุดศูนย์กลางที่รองรับโค้ง หรือคอร์ดยาว

100 ฟุต หรือ 100 เมตร
LC = Long chord คือระยะเส้นตรง จาก PC ถึง PT

D

จากความสัมพันธ์ตามรูปจะได้ ( 2R ) / 360 = 100/ D

R = ( 360 x 100 ) / ( 2 x 3.141592654 ) ( D )
= ( 5729.58 ) / D สูตร (1)
