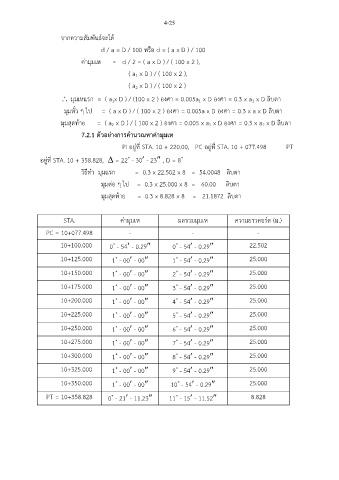

4-25

จากความสัมพันธ์จะได้

d / a = D / 100 หรือ d = ( a x D ) / 100
ค่ามุมเห = d / 2 = ( a x D ) / ( 100 x 2 ),

( a x D ) / ( 100 x 2 ),
1
( a x D ) / ( 100 x 2 )
2
 มุมเหแรก = ( a x D ) / (100 x 2 ) องศา = 0.005a x D องศา = 0.3 x a x D ลิบดา
1
1
1
มุมทั่ว ๆ ไป = ( a x D ) / ( 100 x 2 ) องศา = 0.005a x D องศา = 0.3 x a x D ลิบดา
มุมสุดท้าย = ( a x D ) / ( 100 x 2 ) องศา = 0.005 x a x D องศา = 0.3 x a x D ลิบดา
2
2
2
7.2.1 ตัวอย่างการคำนวณหาค่ามุมเห
PI อยู่ที่ STA. 10 + 220.00, PC อยู่ที่ STA. 10 + 077.498 PT

อยู่ที่ STA. 10 + 358.828,  = 22 ํ - 30 - 23 , D = 8 ํ
วิธีทำ มุมแรก = 0.3 x 22.502 x 8 = 54.0048 ลิบดา

มุมต่อ ๆ ไป = 0.3 x 25.000 x 8 = 60.00 ลิบดา

มุมสุดท้าย = 0.3 x 8.828 x 8 = 21.1872 ลิบดา

STA. ค่ามุมเห ผลรวมมุมเห ความยาวคอร์ด (ม.)

PC = 10+077.498 - - -
10+100.000 0 ํ - 54 - 0.29 0 ํ - 54 - 0.29 22.502

10+125.000 1 ํ - 00 - 00 1 ํ - 54 - 0.29 25.000

10+150.000 1 ํ - 00 - 00 2 ํ - 54 - 0.29 25.000

10+175.000 1 ํ - 00 - 00 3 ํ - 54 - 0.29 25.000

10+200.000 1 ํ - 00 - 00 4 ํ - 54 - 0.29 25.000

10+225.000 1 ํ - 00 - 00 5 ํ - 54 - 0.29 25.000

10+250.000 1 ํ - 00 - 00 6 ํ - 54 - 0.29 25.000

10+275.000 1 ํ - 00 - 00 7 ํ - 54 - 0.29 25.000

10+300.000 1 ํ - 00 - 00 8 ํ - 54 - 0.29 25.000

10+325.000 1 ํ - 00 - 00 9 ํ - 54 - 0.29 25.000

10+350.000 1 ํ - 00 - 00 10 ํ - 54 - 0.29 25.000

PT = 10+358.828 0 ํ - 21 - 11.23 11 ํ - 15 - 11.52 8.828
