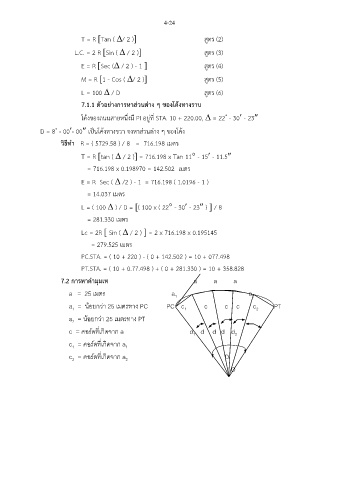

4-24

T = R Tan ( / 2 ) สูตร (2)

L.C. = 2 R Sin (  / 2 ) สูตร (3)

E = R Sec ( / 2 ) - 1  สูตร (4)

M = R 1 - Cos ( / 2 ) สูตร (5)

L = 100  / D สูตร (6)

7.1.1 ตัวอย่างการหาส่วนต่าง ๆ ของโค้งทางราบ

โค้งของถนนสายหนึ่งมี PI อยู่ที่ STA. 10 + 220.00,  = 22 ํ - 30 - 23

D = 8 ํ - 00- 00 เป็นโค้งทางขวา จงหาส่วนต่าง ๆ ของโค้ง
วิธีทำ R = ( 5729.58 ) / 8 = 716.198 เมตร

T = R tan (  / 2 ) = 716.198 x Tan 11 - 15 - 11.5

= 716.198 x 0.198970 = 142.502 เมตร

E = R Sec (  /2 ) - 1 = 716.198 ( 1.0196 - 1 )
= 14.037 เมตร

L = ( 100  ) / D = ( 100 x ( 22 - 30 - 23 )  / 8

= 281.330 เมตร

Lc = 2R  Sin (  / 2 )  = 2 x 716.198 x 0.195145
= 279.525 เมตร

PC.STA. = ( 10 + 220 ) - ( 0 + 142.502 ) = 10 + 077.498

PT.STA. = ( 10 + 0.77.498 ) + ( 0 + 281.330 ) = 10 + 358.828
7.2 การหาค่ามุมเห a a a

a = 25 เมตร a a
1
2
a = น้อยกว่า 25 เมตรทาง PC PC c c c c c PT
1
2
1
a = น้อยกว่า 25 เมตรทาง PT
2
่
c = คอร์ดทีเกิดจาก a 1 2
d d d d d
c = คอร์ดทีเกิดจาก a
่
1
1
่
c = คอร์ดทีเกิดจาก a D
2
2
O
