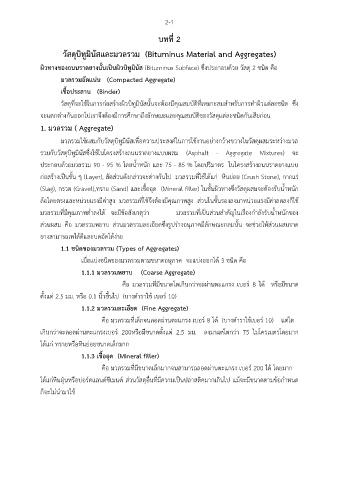

2-1

บทที่ 2

วัสดุบิทูมินัสและมวลรวม (Bituminus Material and Aggregates)

ผิวทางของถนนราดยางนั้นเป็นผิวบิทูมินัส (Bituminus Subface) ซึ่งประกอบด้วย วัสดุ 2 ชนิด คือ
มวลรวมอัดแน่น (Compacted Aggregate)

เชื้อประสาน (Binder)

วัสดุที่จะใช้ในการก่อสร้างผิวบิทูมินัสนั้นจะต้องมีคุณสมบัติที่เหมาะสมสำหรับการทำผิวแต่ละชนิด ซึ่ง
จะแตกต่างกันออกไปเราจึงต้องมีการศกษาถึงลักษณะและคุณสมบัติของวัสดุแต่ละชนิดกันเสียก่อน
ึ
1. มวลรวม ( Aggregate)

มวลรวมใช้ผสมกับวัสดุบิทูมินัสเพื่อความประสงค์ในการใช้งานอย่างกว้างขวางในวัสดุผสมระหว่างมวล
รวมกับวัสดุบิทูมินัสซึ่งใช้ในโครงสร้างถนนราดยางแบบผสม (Asphalt - Aggregate Mixtures) จะ

ประกอบด้วยมวลรวม 90 - 95 % โดยน้ำหนัก และ 75 - 85 % โดยปริมาตร ในโครงสร้างถนนราดยางแบบ

ก่อสร้างเป็นชั้น ๆ (Layer), สัดส่วนดังกล่าวจะต่างกันไป มวลรวมที่ใช้ได้แก หินย่อย (Crush Stone), กากแร่
่
(Slag), กรวด (Gravel),ทราย (Sand) และเชื้ออุด (Mineral filler) ในชั้นผิวทางซึ่งวัสดุผสมจะต้องรับน้ำหนัก

็
ล้อโดยตรงและหน่วยแรงมีค่าสูง มวลรวมที่ใช้จึงต้องมีคุณภาพสูง ส่วนในชั้นรองลงมาหน่วยแรงมีค่าลดลงกใช้
มวลรวมที่มีคุณภาพต่ำลงได้ จะมีข้อสังเกตุว่า มวลรวมที่เป็นส่วนสำคัญในเรื่องกำลังรับน้ำหนักของ

ส่วนผสม คือ มวลรวมหยาบ ส่วนมวลรวมละเอียดซึ่งรูปร่างอนุภาคมีลักษณะกลมนั้น จะช่วยให้ส่วนผสมราด

ยางสามารถเทได้ดีและบดอัดได้ง่าย
1.1 ชนิดของมวลรวม (Types of Aggregates)

เมื่อแบ่งชนิดของมวลรวมตามขนาดอนุภาค จะแบ่งออกได้ 3 ชนิด คือ
1.1.1 มวลรวมหยาบ (Coarse Aggregate)

คือ มวลรวมที่มีขนาดโตเกินกว่าจะผ่านตะแกรง เบอร์ 8 ได้ หรือมีขนาด

ตั้งแต่ 2.5 มม. หรือ 0.1 นิ้วขึ้นไป (บางตำราใช้ เบอร์ 10)
1.1.2 มวลรวมละเอียด (Fine Aggregate)

คือ มวลรวมที่เล็กจนลอดผ่านตะแกรง เบอร์ 8 ได้ (บางตำราใช้เบอร์ 10) แต่โต

เกินกว่าจะลอดผ่านตะแกรงเบอร์ 200หรือมีขนาดตั้งแต่ 2.5 มม. ลงมาแต่โตกว่า 75 ไมโครเมตรโดยมาก
ได้แก่ ทรายหรือหินย่อยขนาดเล็กมาก

1.1.3 เชื้ออุด (Mineral filler)

ี
คือ มวลรวมที่มขนาดเล็กมากจนสามารถลอดผ่านตะแกรง เบอร์ 200 ได้ โดยมาก
้
ได้แก่หินฝุ่นหรือปอร์ดแลนด์ซีเมนต์ ส่วนวัสดุอื่นที่มีความเป็นปลาสติคมากเกินไป แม้จะมีขนาดตามขอกำหนด
ก็จะไม่นำมาใช้
