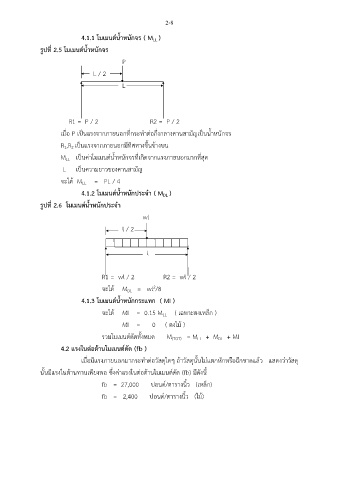

2-8
4.1.1 โมเมนต์น้ำหนักจร ( M )
LL
รูปที่ 2.5 โมเมนต์น้ำหนักจร
P
L / 2
L
R1 = P / 2 R2 = P / 2
เมื่อ P เป็นแรงจากภายนอกที่กระทำต่อกึ่งกลางคานสามัญเป็นน้ำหนักจร
R ,R เป็นแรงจากภายนอกมีทิศทางขึ้นข้างบน
1 2
M เป็นค่าโมเมนต์น้ำหนักจรที่เกิดจากแรงภายนอกมากที่สุด
LL
L เป็นความยาวของคานสามัญ
จะได้ M = PL / 4
LL
4.1.2 โมเมนต์น้ำหนักประจำ ( M )
DL
รูปที่ 2.6 โมเมนต์น้ำหนักประจำ
wl
l / 2
l
R1 = wl / 2 R2 = wl / 2
2
จะได้ M DL = wl /8
4.1.3 โมเมนต์น้ำหนักกระแทก ( MI )
จะได้ MI = 0.15 M ( เฉพาะตงเหล็ก )
LL
MI = 0 ( ตงไม้ )
รวมโมเมนต์ดัดทั้งหมด M (TOT) = M + M + MI
LL DL
4.2 แรงในต่อต้านโมเมนต์ดัด (fb )
เมื่อมีแรงภายนอกมากระทำต่อวัสดุใดๆ ถ้าวัสดุนั้นไม่แตกหักหรือฉีกขาดแล้ว แสดงว่าวัสดุ
นั้นมีแรงในต้านทานเพียงพอ ซึ่งค่าแรงในต่อต้านโมเมนต์ดัด (fb) มีดังนี้
fb = 27,000 ปอนด์/ตารางนิ้ว (เหล็ก)
fb = 2,400 ปอนด์/ตารางนิ้ว (ไม้)
