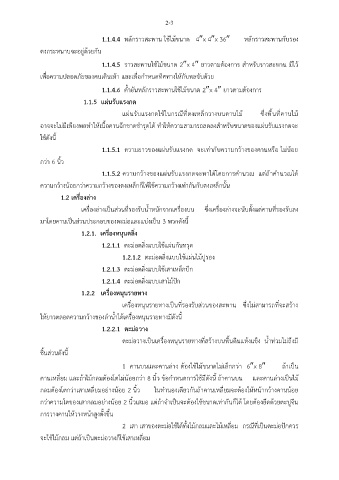

2-3

1.1.4.4 หลักราวสะพาน ใช้ไม้ขนาด 4x 4x 36 หลักราวสะพานกับรอง

ตงกระหนาบจะอยู่ด้วยกัน

1.1.4.5 ราวสะพานใช้ไม้ขนาด 2x 4 ยาวตามต้องการ สำหรับราวสะพาน มีไว้

เพื่อความปลอดภัยของคนเดินเท้า และเพื่อกำหนดทิศทางให้กับพลขับด้วย
1.1.4.6 ค้ำยันหลักราวสะพานใช้ไม้ขนาด 2x 4 ยาวตามต้องการ

1.1.5 แผ่นรับแรงกด

แผ่นรับแรงกดใช้ในกรณีที่ตงเหล็กวางบนคานไม้ ซึ่งพื้นที่คานไม้
อาจจะไม่มีเพียงพอทำให้เนื้อคานฉีกขาดชำรุดได้ ทำให้ความสามารถลดลงสำหรับขนาดของแผ่นรับแรงกดจะ

ใช้ดังนี้

1.1.5.1 ความยาวของแผ่นรับแรงกด จะเท่ากับความกว้างของคานหรือ ไม่น้อย
กว่า 6 นิ้ว

1.1.5.2 ความกว้างของแผ่นรับแรงกดจะหาได้โดยการคำนวณ แต่ถ้าคำนวณได้

ความกว้างน้อยกว่าความกว้างของตงเหล็กก็ให้ใช้ความกว้างเท่ากันกับตงเหล็กนั้น
1.2 เครื่องล่าง

เครื่องล่างเป็นส่วนที่รองรับน้ำหนักจากเครื่องบน ซึ่งเครื่องล่างจะนับตั้งแต่คานที่รองรับลง
มาโดยคานเป็นส่วนประกอบของตะม่อและแบ่งเป็น 3 พวกดังนี้

1.2.1. เครื่องหนุนตลิ่ง

1.2.1.1 ตะม่อตลิ่งแบบใช้แผ่นกันทรุด
1.2.1.2 ตะม่อตลิ่งแบบใช้แผ่นไม้ปูรอง

1.2.1.3 ตะม่อตลิ่งแบบใช้เสาเหล็กปัก
1.2.1.4 ตะม่อตลิ่งแบบเสาไม้ปัก

1.2.2 เครื่องหนุนรายทาง

เครื่องหนุนรายทางเป็นที่รองรับส่วนของสะพาน ซึ่งไม่สามารถที่จะสร้าง
ให้ยาวตลอดความกว้างของลำน้ำได้เครื่องหนุนรายทางมีดังนี้

1.2.2.1 ตะม่อวาง

ตะม่อวางเป็นเครื่องหนุนรายทางที่สร้างบนพื้นดินแห้งแข็ง น้ำท่วมไม่ถึงมี
ชิ้นส่วนดังนี้

1 คานบนและคานล่าง ต้องใช้ไม้ขนาดไม่เล็กกว่า 6x 8 ถ้าเป็น

คานเหลี่ยม และถ้าไม้กลมต้องโตไม่น้อยกว่า 8 นิ้ว ข้อกำหนดการใช้มีดังนี้ ถ้าคานบน และคานล่างเป็นไม้
กลมต้องโตกว่าเสาเหลี่ยมอย่างน้อย 2 นิ้ว ในทำนองเดียวกันถ้าคานเหลี่ยมจะต้องให้หน้ากว้างคานน้อย

กว่าความโตของเสากลมอย่างน้อย 2 นิ้วเสมอ แต่ถ้าจำเป็นจะต้องใช้ขนาดเท่ากันก็ได้ โดยต้องยึดด้วยตะปูจีน

การวางคานให้วางหน้าสูงตั้งขึ้น
2 เสา เสาของตะม่อใช้ได้ทั้งไม้กลมและไม้เหลี่ยม กรณีที่เป็นตะม่อปักควร

จะใช้ไม้กลม แต่ถ้าเป็นตะม่อวางก็ใช้เสาเหลี่ยม
