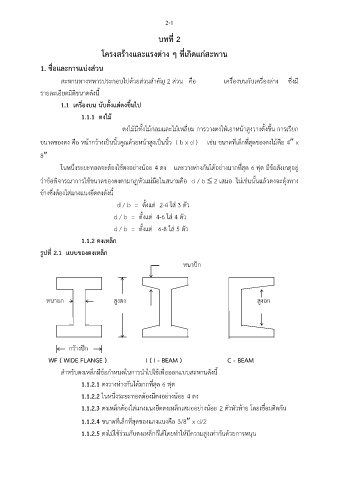

2-1

บทที่ 2

โครงสร้างและแรงต่าง ๆ ที่เกิดแก่สะพาน

1. ชื่อและการแบ่งส่วน

สะพานทางทหารประกอบไปด้วยส่วนสำคัญ 2 ส่วน คือ เครื่องบนกับเครื่องล่าง ซึ่งมี
รายละเอียดมิติขนาดดังนี้

1.1 เครื่องบน นับตั้งแต่ตงขึ้นไป
1.1.1 ตงไม้

ตงไม้มีทั้งไม้กลมและไม้เหลี่ยม การวางตงให้เอาหน้าสูงวางตั้งขึ้น การเรียก

ขนาดของตง คือ หน้ากว้างเป็นนิ้วคูณด้วยหน้าสูงเป็นนิ้ว ( b x d ) เช่น ขนาดที่เล็กที่สุดของตงไม้คือ 4 x

8

ในหนึ่งระยะทอดจะต้องใช้ตงอย่างน้อย 4 ตง และวางห่างกันได้อย่างมากที่สุด 6 ฟุต มีข้อสังเกตุอยู่
ว่าข้อพิจารณาการใช้ขนาดของตงตามกฎหัวแม่มือในสนามคือ d / b  2 เสมอ ไม่เช่นนั้นแล้วตงจะดุ้งทาง

ข้างซึ่งต้องใส่แกงแนงยึดตงดังนี้

d / b = ตั้งแต่ 2-4 ใส่ 3 ตัว
d / b = ตั้งแต่ 4-6 ใส่ 4 ตัว

d / b = ตั้งแต่ 6-8 ใส่ 5 ตัว

1.1.2 ตงเหล็ก
รูปที่ 2.1 แบบของตงเหล็ก

หนาปีก

หนาอก สูงตง สูงอก

กวัางปีก

WF ( WIDE FLANGE ) I ( I - BEAM ) C - BEAM
สำหรับตงเหล็กมีข้อกำหนดในการนำไปใช้เพื่อออกแบบสะพานดังนี้

1.1.2.1 ตงวางห่างกันได้มากที่สุด 6 ฟุต

1.1.2.2 ในหนึ่งระยะทอดต้องมีตงอย่างน้อย 4 ตง
1.1.2.3 ตงเหล็กต้องใส่แกงแนงยึดตงเหล็กเสมออย่างน้อย 2 ตัวหัวท้าย โดยเชื่อมติดกัน

1.1.2.4 ขนาดที่เล็กที่สุดของแกงแนงคือ 3/8 x d/2

1.1.2.5 ตงไม้ใช้ร่วมกับตงเหล็กก็ได้โดยทำให้มีความสูงเท่ากันด้วยการหนุน
