1-5

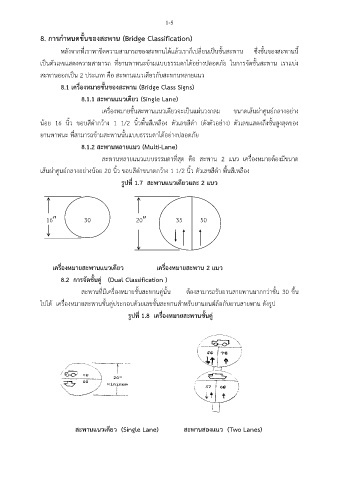

8. การกำหนดชั้นของสะพาน (Bridge Classification)

หลังจากที่เราหาขีดความสามารถของสะพานได้แล้วเราก็เปลี่ยนเป็นชั้นสะพาน ซึ่งชั้นของสะพานนี้

เป็นตัวเลขแสดงความสามารถ ที่ยานพาหนะข้ามแบบธรรมดาได้อย่างปลอดภัย ในการจัดชั้นสะพาน เราแบ่ง
สะพานออกเป็น 2 ประเภท คือ สะพานแนวเดียวกับสะพานหลายแนว

8.1 เครื่องหมายชั้นของสะพาน (Bridge Class Signs)
8.1.1 สะพานแนวเดียว (Single Lane)

เครื่องหมายชั้นสะพานแนวเดียวจะเป็นแผ่นวงกลม ขนาดเส้นผ่าศูนย์กลางอย่าง

น้อย 16 นิ้ว ขอบสีดำกว้าง 1 1/2 นิ้วพื้นสีเหลือง ตัวเลขสีดำ (ดังตัวอย่าง) ตัวเลขแสดงถึงชั้นสูงสุดของ
ยานพาหนะ ที่สามารถข้ามสะพานนั้นแบบธรรมดาได้อย่างปลอดภัย

8.1.2 สะพานหลายแนว (Multi-Lane)

สะพานหลายแนวแบบธรรมดาที่สุด คือ สะพาน 2 แนว เครื่องหมายต้องมีขนาด
เส้นผ่าศูนย์กลางอย่างน้อย 20 นิ้ว ขอบสีดำขนาดกว้าง 1 1/2 นิ้ว ตัวเลขสีดำ พื้นสีเหลือง

รูปที่ 1.7 สะพานแนวเดียวและ 2 แนว

16 30 20 35 50

เครื่องหมายสะพานแนวเดียว เครื่องหมายสะพาน 2 แนว
8.2 การจัดชั้นคู่ (Dual Classification )

สะพานที่มีเครื่องหมายชั้นสะพานคู่นั้น ต้องสามารถรับยานสายพานมากกว่าชั้น 30 ขึ้น
ไปได้ เครื่องหมายสะพานชั้นคู่ประกอบด้วยเลขชั้นสะพานสำหรับยานยนต์ล้อกับยานสายพาน ดังรูป

รูปที่ 1.8 เครื่องหมายสะพานชั้นคู่

สะพานแนวเดียว (Single Lane) สะพานสองแนว (Two Lanes)
