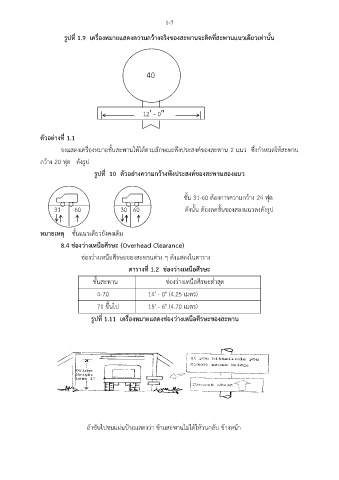

1-7

รูปที่ 1.9 เครื่องหมายแสดงความกว้างจริงของสะพานจะติดที่สะพานแนวเดียวเท่านั้น

40

12 - 0

ตัวอย่างที่ 1.1

จงแสดงเครื่องหมายชั้นสะพานให้ได้ตามลักษณะพึงประสงค์ของสะพาน 2 แนว ซึ่งกำหนดให้สะพาน
กว้าง 20 ฟุต ดังรูป

้
รูปที่ 10 ตัวอย่างความกวางพึงประสงค์ของสะพานสองแนว

ชั้น 31-60 ต้องการความกว้าง 24 ฟุต

31 60 30 60 ดังนั้น ต้องลดชั้นของสองแนวลงดังรูป

หมายเหตุ ชั้นแนวเดียวยังคงเดิม

8.4 ช่องว่างเหนือศีรษะ (Overhead Clearance)
ช่องว่างเหนือศีรษะของสะพานต่าง ๆ ดังแสดงในตาราง

ตารางที่ 1.2 ช่องว่างเหนือศีรษะ

ชั้นสะพาน ช่องว่างเหนือศีรษะต่ำสุด
4-70 14' - 0" (4.25 เมตร)

71 ขึ้นไป 15' - 6" (4.70 เมตร)

รูปที่ 1.11 เครื่องหมายแสดงช่องว่างเหนือศีรษะของสะพาน

ถ้าขับไปชนแผ่นป้ายแสดงว่า ข้ามสะพานไม่ได้ให้วนกลับ ข้างหน้า
