4-10

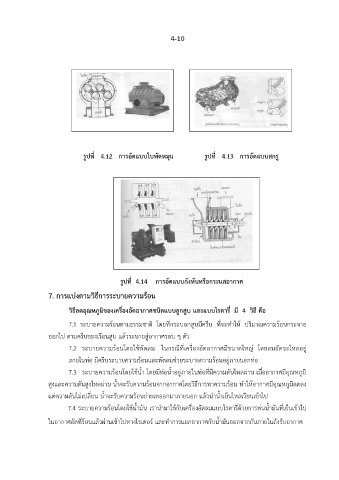

รูปที่ 4.12 การอัดแบบใบพัดหมุน รูปที่ 4.13 การอัดแบบสกรู

รูปที่ 4.14 การอัดแบบกังหันหรือกระแสอากาศ

7. การแบ่งตามวิธีการระบายความร้อน

วิธีลดอุณหภูมิของเครื่องอัดอากาศชนิดแบบลูกสูบ และแบบโรตารี่ มี 4 วิธี คือ

7.1 ระบายความร้อนตามธรรมชาติ โดยที่กระบอกสูบมีครีบ ที่จะท าให้ ปริมาณความร้อนกระจาย

ออกไป ตามครีบของเรือนสูบ แล้วระบายสู่อากาศรอบ ๆ ตัว
7.2 ระบายความร้อนโดยใช้พัดลม ในกรณีที่เครื่องอัดอากาศมีขนาดใหญ่ โดยลมอัดจะไหลอยู่

ภายในท่อ มีครีบระบายความร้อนและพัดลมช่วยระบายความร้อนอยู่ภายนอกท่อ
7.3 ระบายความร้อนโดยใช้น้ า โดยมีท่อน้ าอยู่ภายในท่อที่มีความดันไหลผ่าน เมื่ออากาศมีอุณหภูมิ

สูงและความดันสูงไหลผ่าน น้ าจะรับความร้อนจากอากาศโดยวิธีการพาความร้อน ท าให้อากาศมีอุณหภูมิลดลง

แต่ความดันไม่เปลี่ยน น้ าจะรับความร้อนถ่ายเทออกมาภายนอก แล้วน าน้ าเย็นไหลเวียนเข้าไป
7.4 ระบายความร้อนโดยใช้น้ ามัน เราน ามาใช้กับเครื่องอัดลมแบบโรตารี่ด้วยการพ่นน้ ามันที่เย็นเข้าไป

ในอากาศอัดที่ร้อนแล้วผ่านเข้าไปทางโรเตอร์ และท าการแยกอากาศกับน้ ามันออกจากกันภายในถังรับอากาศ
