Page 166 - วิชายุทโธปกรณ์สายช่าง ชั้นนายพัน

4-6

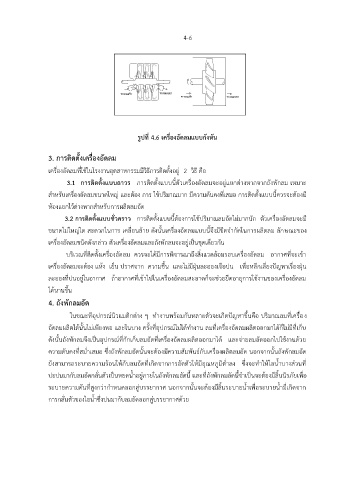

รูปที่ 4.6 เครื่องอัดลมแบบกังหัน

3. การติดตั้งเครื่องอัดลม
เครื่องอัดลมที่ใช้ในโรงงานอุตสาหกรรมมีวิธีการติดตั้งอยู่ 2 วิธี คือ

3.1 การติดตั้งแบบถาวร การติดตั้งแบบนี้ตัวเครื่องอัดลมจะอยู่แยกต่างหากจากถังพักลม เหมาะ

ส าหรับเครื่องอัดลมขนาดใหญ่ และต้อง การ ใช้ปริมาณมาก มีความดันคงที่เสมอ การติดตั้งแบบนี้ควรจะต้องมี
ห้องแยกไว้ต่างหากส าหรับการผลิตลมอัด

3.2 การติดตั้งแบบชั่วคราว การติดตั้งแบบนี้ต้องการใช้ปริมาณลมอัดไม่มากนัก ตัวเครื่องอัดลมจะมี
ขนาดไม่ใหญ่โต สะดวกในการ เคลื่อนย้าย ดังนั้นเครื่องอัดลมแบบนี้จึงมีขีดจ ากัดในการผลิตลม ลักษณะของ

เครื่องอัดลมชนิดดังกล่าว ตัวเครื่องอัดลมและถังพักลมจะอยู่เป็นชุดเดียวกัน

บริเวณที่ติดตั้งเครื่องอัดลม ควรจะได้มีการพิจารณาถึงสิ่งแวดล้อมรอบเครื่องอัดลม อากาศที่จะเข้า
เครื่องอัดลมจะต้อง แห้ง เย็น ปราศจาก ความชื้น และไม่มีฝุ่นละอองเจือปน เพื่อหลีกเลี่ยงปัญหาเรื่องฝุ่น

ละอองที่ปนอยู่ในอากาศ ถ้าอากาศที่เข้าไปในเครื่องอัดลมสะอาดก็จะช่วยยืดอายุการใช้งานของเครื่องอัดลม
ได้นานขึ้น

4. ถังพักลมอัด

ในขณะทีอุปกรณ์นิวแมติกต่าง ๆ ท างานพร้อมกันหลายตัวจะเกิดปัญหาขึ้นคือ ปริมาณลมที่เครื่อง

อัดลมผลิตได้นั้นไม่เพียงพอ และในบาง ครั้งที่อุปกรณ์ไม่ได้ท างาน ลมที่เครื่องอัดลมผลิตออกมาได้ก็ไม่มีที่เก็บ
ดังนั้นถังพักลมจึงเป็นอุปกรณ์ที่กักเก็บลมอัดที่เครื่องอัดลมผลิตออกมาได้ และจ่ายลมอัดออกไปใช้งานด้วย

ความดันคงที่สม่ าเสมอ ซึ่งถังพักลมอัดนั้นจะต้องมีความสัมพันธ์กับเครื่องผลิตลมอัด นอกจากนั้นถังพักลมอัด
ยังสามารถระบายความร้อนให้กับลมอัดที่เกิดจากการอัดตัวให้มีอุณหภูมิต่ าลง ซึ่งจะท าให้ไอน้ าบางส่วนที่

ปะปนมากับลมอัดกลั่นตัวเป็นหยดน้ าอยู่ภายในถังพักลมอัดนี้ และที่ถังพักลมอัดนี้จ าเป็นจะต้องมีลิ้นนิรภัยเพื่อ

ระบายความดันที่สูงกว่าก าหนดออกสู่บรรยากาศ นอกจากนั้นจะต้องมีลิ้นระบายน้ าเพื่อระบายน้ ามี่เกิดจาก
การกลั่นตัวของไอน้ าซึ่งปนมากับลมอัดออกสู่บรรยากาศด้วย
