4-4

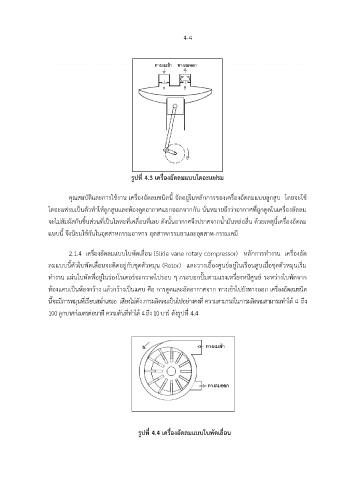

รูปที่ 4.3 เครื่องอัดลมแบบไดอะแฟรม
คุณสมบัติและการใช้งาน เครื่องอัดลมชนิดนี้ จัดอยู่ในหลักการของเครื่องอัดลมแบบลูกสูบ โดยจะใช้
ไดอะแฟรมเป็นตัวท าให้ลูกสูบและห้องดูดอากาศแยกออกจากกัน นั่นหมายถึงว่าอากาศที่ถูกดูดในเครื่องอัดลม
จะไม่สัมผัสกับชิ้นส่วนที่เป็นโลหะที่เคลื่อนที่เลย ดังนั้นอากาศจึงปราศจากน้ ามันหล่อลื่น ด้วยเหตุนี้เครื่องอัดลม
แบบนี้ จึงนิยมใช้กันในอุตสาหกรรมอาหาร อุตสาหกรรมยาและอุตสาห-กรรมเคมี
2.1.4 เครื่องอัดลมแบบใบพัดเลื่อน (Slide vane rotary compressor) หลักการท างาน เครื่องอัด
ลมแบบนี้ตัวใบพัดเลื่อนจะติดอยู่กับชุดตัวหมุน (Rotor) และวางเยื้องศูนย์อยู่ในเรือนสูบเมื่อชุดตัวหมุนเริ่ม
ท างาน แผ่นใบพัดที่อยู่ในร่องโรเตอร์จะกวาดไปรอบ ๆ กระบอกปั๊มตามแรงเหวี่ยงหนีศูนย์ ระหว่างใบพัดจาก
ห้องแคบเป็นห้องกว้าง แล้วกว้างเป็นแคบ คือ การดูดและอัดอากาศจาก ทางเข้าไปยังทางออก เครื่องอัดลมชนิด
นี้จะมีการหมุนที่เรียบสม่ าเสมอ เสียงไม่ดัง การผลิตลมเป็นไปอย่างคงที่ ความสามารถในการผลิตลมสามารถท าได้ 4 ถึง
100 ลูกบาศก์เมตรต่อนาที ความดันที่ท าได้ 4 ถึง 10 บาร์ ดังรูปที่ 4.4
รูปที่ 4.4 เครื่องอัดลมแบบใบพัดเลื่อน
