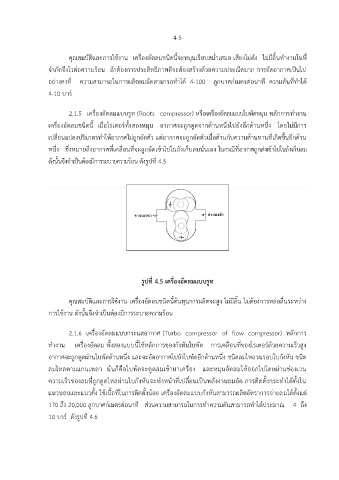

Page 165 - วิชายุทโธปกรณ์สายช่าง ชั้นนายพัน

4-5

คุณสมบัติและการใช้งาน เครื่องอัดลมชนิดนี้จะหมุนเรียบสม่ าเสมอ เสียงไม่ดัง ไม่มีลิ้นท างานในที่
จ ากัดจึงไวต่อความร้อน ถ้าต้องการประสิทธิภาพดีจะต้องสร้างด้วยความประณีตมาก การอัดอากาศเป็นไป

อย่างคงที่ ความสามารถในการผลิตลมอัดสามารถท าได้ 4-100 ลูกบาศก์เมตรต่อนาที ความดันที่ท าได้
4-10 บาร์

2.1.5 เครื่องอัดลมแบบรูท (Roots compressor) หรือเครื่องอัดลมแบบใบพัดหมุน หลักการท างาน
เครื่องอัดลมชนิดนี้ เมื่อโรเตอร์ทั้งสองหมุน อากาศจะถูกดูดจากด้านหนึ่งไปยังอีกด้านหนึ่ง โดยไม่มีการ

เปลี่ยนแปลงปริมาตรท าให้อากาศไม่ถูกอัดตัว แต่อากาศจะถูกอัดตัวเมื่อต้านกับความต้านทานที่เกิดขึ้นอีกด้าน

หนึ่ง ซึ่งหมายถึงอากาศที่เคลื่อนที่จะถูกอัดเข้าไปในถังเก็บลมนั่นเอง ในกรณีที่อากาศถูกส่งเข้าไปในถังเก็บลม
ดังนั้นจึงจ าเป็นต้องมีการระบายความร้อน ดังรูปที่ 4.5

รูปที่ 4.5 เครื่องอัดลมแบบรูท

คุณสมบัติและการใช้งาน เครื่องอัดลมชนิดนี้ต้นทุนการผลิตจะสูง ไม่มีลิ้น ไม่ต้องการหล่อลื่นระหว่าง

การใช้งาน ดังนั้นจึงจ าเป็นต้องมีการระบายความร้อน

2.1.6 เครื่องอัดลมแบบกระแสอากาศ (Turbo compressor of flow compressor) หลักการ
ท างาน เครื่องอัดลม ทั้งสองแบบนี้ใช้หลักการของกังหันใบพัด การเคลื่อนที่ของโรเตอร์ด้วยความเร็วสูง

อากาศจะถูกดูดผ่านใบพัดด้านหนึ่ง และจะอัดอากาศไปยังใบพัดอีกด้านหนึ่ง ชนิดลมไหลวนรอบใบกังหัน ขนิด

ลมไหลตามแกนเพลา นั่นก็คือใบพัดจะดูดลมเข้าหาเครื่อง และหมุนอัดลมให้ออกไปโดยผ่านช่องเวน
ความเร็วของลมที่ถูกดูดไหลผ่านใบกังหันจะท าหน้าที่เปลี่ยนเป็นพลังงานลมอัด การติดตั้งกระท าได้ทั้งใน

แนวนอนและแนวตั้ง ใช้เนื้อที่ในการติดตั้งน้อย เครื่องอัดลมแบบกังหันสามารถผลิตอัตราการจ่ายลมได้ตั้งแต่

170 ถึง 20,000 ลูกบาศก์เมตรต่อนาที ส่วนความสามารถในการท าความดันสามารถท าได้ประมาณ 4 ถึง
10 บาร์ ดังรูปที่ 4.6
