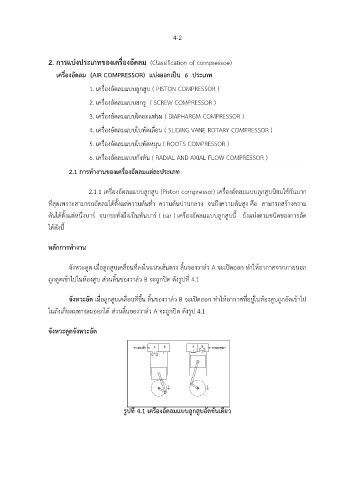

4-2

2. การแบ่งประเภทของเครื่องอัดลม (Classification of compressoe)

เครื่องอัดลม (AIR COMPRESSOR) แบ่งออกเป็น 6 ประเภท

1. เครื่องอัดลมแบบลูกสูบ ( PISTON COMPRESSOR )

2. เครื่องอัดลมแบบสกรู ( SCREW COMPRESSOR )

3. เครื่องอัดลมแบบไดอะแฟรม ( DIAPHARGM COMPRESSOR )

4. เครื่องอัดลมแบบใบพัดเลื่อน ( SLIDING VANE ROTARY COMPRESSOR )

5. เครื่องอัดลมแบบใบพัดหมุน ( ROOTS COMPRESSOR )

6. เครื่องอัดลมแบบกังหัน ( RADIAL AND AXIAL FLOW COMPRESSOR )

2.1 การท างานของเครื่องอัดลมแต่ละประเภท

2.1.1 เครื่องอัดลมแบบลูกสูบ (Piston compressor) เครื่องอัดลมแบบลูกสูบนิยมใช้กันมาก

ที่สุดเพราะสามารถอัดลมได้ตั้งแต่ความดันต่ า ความดันปานกลาง จนถึงความดันสูง คือ สามารถสร้างความ
ดันได้ตั้งแต่หนึ่งบาร์ จนกระทั่งถึงเป็นพันบาร์ ( bar ) เครื่องอัดลมแบบลูกสูบนี้ ยังแบ่งตามชนิดของการอัด

ได้ดังนี้

หลักการท างาน

จังหวะดูด เมื่อลูกสูบเคลื่อนที่ลงในแนวเส้นตรง ลิ้นของวาล์ว A จะเปิดออก ท าให้อากาศจากภายนอก

ถูกดูดเข้าไปในห้องสูบ ส่วนลิ้นของวาล์ว B จะถูกปิด ดังรูปที่ 4.1

จังหวะอัด เมื่อลูกสูบเคลื่อนที่ขึ้น ลิ้นของวาล์ว B จะเปิดออก ท าให้อากาศที่อยู่ในห้องสูบถูกอัดเข้าไป

ในถังเก็บลมทางลมออกได้ ส่วนลิ้นของวาล์ว A จะถูกปิด ดังรูป 4.1

จังหวะดูดจังหวะอัด

รูปที่ 4.1 เครื่องอัดลมแบบลูกสูบอัดขั้นเดียว
