4-3

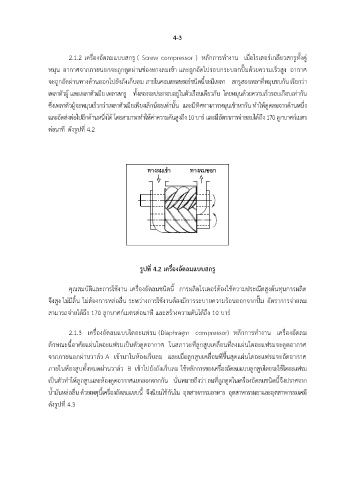

2.1.2 เครื่องอัดลมแบบสกรู ( Screw compressor ) หลักการท างาน เมื่อโรเตอร์เกลียวสกรูทั้งคู่
หมุน อากาศจากภายนอกจะถูกดูดผ่านช่องทางลมเข้า และถูกอัดไปรอบกระบอกปั๊มด้วยความเร็วสูง อากาศ
จะถูกอัดผ่านทางด้านออกไปยังถังเก็บลม ภายในคอมเพรสเซอร์ชนิดนี้จะมีเพลา สกรูสองเพลาที่หมุนขบกัน เรียกว่า
เพลาตัวผู้ และเพลาตัวเมีย เพลาสกรู ทั้งสองจะประกอบอยู่ในตัวเรือนเดียวกัน โดยหมุนด้วยความเร็วรอบเกือบเท่ากัน
ซึ่งเพลาตัวผู้จะหมุนเร็วกว่าเพลาตัวเมียเพียงเล็กน้อยเท่านั้น และมีทิศทางการหมุนเข้าหากัน ท าให้ดูดลมจากด้านหนึ่ง
และอัดส่งต่อไปอีกด้านหนึ่งได้ โดยสามารถท าให้ค่าความดันสูงถึง 10 บาร์ และมีอัตราการจ่ายลมได้ถึง 170 ลูกบาศก์เมตร
ต่อนาที ดังรูปที่ 4.2
รูปที่ 4.2 เครื่องอัดลมแบบสกรู
คุณสมบัติและการใช้งาน เครื่องอัดลมชนิดนี้ การผลิตโรเตอร์ต้องใช้ความประณีตสูงต้นทุนการผลิต
จึงสูง ไม่มีลิ้น ไม่ต้องการหล่อลื่น ระหว่างการใช้งานต้องมีการระบายความร้อนออกจากปั๊ม อัตราการจ่ายลม
สามารถจ่ายได้ถึง 170 ลูกบาศก์เมตรต่อนาที และสร้างความดันได้ถึง 10 บาร์
2.1.3 เครื่องอัดลมแบบไดอะแฟรม (Diaphragm compressor) หลักการท างาน เครื่องอัดลม
ลักษณะนี้อาศัยแผ่นไดอะแฟรมเป็นตัวดูดอากาศ ในสภาวะที่ลูกสูบเคลื่อนที่ลงแผ่นไดอะแฟรมจะดูดอากาศ
จากภายนอกผ่านวาล์ว A เข้ามาในห้องเก็บลม และเมื่อลูกสูบเคลื่อนที่ขึ้นสุดแผ่นไดอะแฟรมจะอัดอากาศ
ภายในห้องสูบทั้งหมดผ่านวาล์ว B เข้าไปยังถังเก็บลม ใช้หลักการของเครื่องอัดลมแบบลูกสูบโดยจะใช้ไดอะแฟรม
เป็นตัวท าให้ลูกสูบและห้องดูดอากาศแยกออกจากกัน นั่นหมายถึงว่า ลมที่ถูกดูดในเครื่องอัดลมชนิดนี้จึงปราศจาก
น้ ามันหล่อลื่น ด้วยเหตุนี้เครื่องอัดลมแบบนี้ จึงนิยมใช้กันใน อุตสาหกรรมอาหาร อุตสาหกรรมยาและอุตสาหกรรมเคมี
ดังรูปที่ 4.3
