4-7
5. ขนาดของถังลม
5.1 ขนาดของถังพักลมอัด จะขึ้นอยู่กับเครื่องผลิตลมอัด ปริมาณลมอัดที่ใช้ทั้งหมด รวมทั้งปริมาณ
ส ารองที่เผื่อไว้ใช้ในอนาคต ของ โรงงานอีกด้วย ลักษณะของถังพักลมโดยทั่วไปมีอยู่ 2 แบบคือ แบบนอนและ
แบบตั้ง โดยทั่วไปถังพักลมแบบนอนนั้นจะใช้กับเครื่องอัดลมขนาดเล็ก (ดูรูปที่ PNEUMATIC-COM-7) ส่วนถัง
พักลมแบบตั้งจะใช้กับเครื่องอัดลมขนาดใหญ่ โดยตัวถังพักลมจะแยกส่วนอยู่ต่างหากจากเครื่องอัดลมและอยู่
คนละห้อง ส่วนใหญ่จะใช้กับโรงงานอุตสาหกรรมขนาดใหญ่ทั่วไป (ดูรูปที่ PNEUMATIC-COM-8)

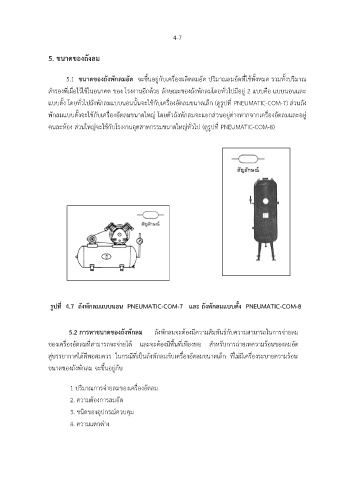

รูปที่ 4.7 ถังพักลมแบบนอน PNEUMATIC-COM-7 และ ถังพักลมแบบตั้ง PNEUMATIC-COM-8
5.2 การหาขนาดของถังพักลม ถังพักลมจะต้องมีความสัมพันธ์กับความสามารถในการจ่ายลม
ของเครื่องอัดลมที่สามารถจะจ่ายได้ และจะต้องมีพื้นที่เพียงพอ ส าหรับการถ่ายเทความร้อนของลมอัด
สู่บรรยากาศได้ดีพอสมควร ในกรณีที่เป็นถังพักลมกับเครื่องอัดลมขนาดเล็ก ที่ไม่มีเครื่องระบายความร้อน
ขนาดของถังพักลม จะขึ้นอยู่กับ
1 ปริมาณการจ่ายลมของเครื่องอัดลม
2. ความต้องการลมอัด
3. ชนิดของอุปกรณ์ควบคุม
4. ความแตกต่าง
