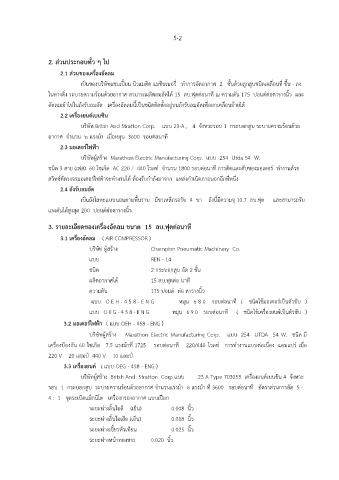

5-2
2. ส่วนประกอบทั่ว ๆ ไป
2.1 ส่วนของเครื่องอัดลม
เป็นของบริษัทแชมเปี้ยน นิวแมติด แมชินเนอรี่ ท าการอัดอากาศ 2 ชั้นด้วยลูกสูบชนิดเคลื่อนที่ ขึ้น - ลง
ในทางดิ่ง ระบายความร้อนด้วยอากาศ สามารถผลิตลมอัดได้ 15 ลบ.ฟุตต่อนาที ณ ความดัน 175 ปอนด์ต่อตารางนิ้ว และ
อัดลมเข้าไปในถังรับลมอัด เครื่องอัดลมนี้เป็นชนิดติดตั้งอยู่บนถังรับลมอัดเพื่อยกเคลื่อนย้ายได้
2.2 เครื่องยนต์เบนซิน
บริษัท Britsh And Stratton Corp. แบบ 23-A , 4 จังหวะรอบ 1 กระบอกสูบ ระบายความร้อนด้วย
อากาศ จ านวน ๖ แรงม้า เมื่อหมุน 3600 รอบต่อนาที
2.3 มอเตอร์ไฟฟ้า
บริษัทผู้สร้าง Marathon Electric Manufacturing Corp. แบบ 254 Utda 54 W.
ชนิด 3 สาย (เฟส) 60 ไซเกิล AC 220 / 440 โวลท์ จ านวน 1800 รอบต่อนาที การติดและดับของมอเตอร์ ท างานด้วย
สวิทซ์ตัดวงจรมอเตอร์ไฟฟ้าจะท างานได้ ต้องรับก าลังมาจาก แหล่งก าเนิดภายนอกอีกที่หนึ่ง
2.4 ถังรับลมอัด
เป็นถังโลหะแบบนอนตามพื้นราบ มีขาเหล็กรอรับ 4 ขา ถังนี้มีความจุ 10.7 ลบ.ฟุต และสามารถรับ
แรงดันได้สูงสุด 200 ปอนด์ต่อตารางนิ้ว
3. รายละเอียดของเครื่องอัดลม ขนาด 15 ลบ.ฟุตต่อนาที
3.1 เครื่องอัดลม ( AIR COMPRESSOR )
บริษัท ผู้สร้าง Champion Pneumatic Machinery Co.
แบบ REN - 14
ชนิด 2 กระบอกสูบ อัด 2 ชั้น
ผลิตอากาศได้ 15 ลบ.ฟุตต่อ นาที
ความดัน 175 ปอนด์ ต่อ ตารางนิ้ว
แบบ O E H - 4 5 8 - E N G หมุน 6 8 0 รอบต่อนาที ( ชนิดใช้มอเตอร์เป็นตัวขับ )
แบบ O E G - 4 5 8 - E N G หมุน 6 9 0 รอบต่อนาที ( ชนิดใช้เครื่องยนต์เป็นตัวขับ )
3.2 มอเตอร์ไฟฟ้า ( แบบ OEH - 458 - ENG )
บริษัทผู้สร้าง Marathon Electric Manufacturing Corp. แบบ 254 UTDA 54 W. ชนิด มี
เครื่องป้องกัน 60 ไซเกิล 7.5 แรงม้าที่ 1725 รอบต่อนาที 220/440 โวลท์ การท างานแบบต่อเนื่อง แอมแปร์ เมื่อ
220 V 20 แอมป์ 440 V 10 แอมป์
3.3 เครื่องยนต์ ( แบบ OEG - 458 - ENG )
บริษัทผู้สร้าง Britsh And Stratton Corp แบบ 23 A Type 703053 เครื่องยนต์เบนซิน 4 จังหวะ
รอบ 1 กระบอกสูบ ระบายความร้อนด้วยอากาศ จ านวนแรงม้า 6 แรงม้า ที่ 3600 รอบต่อนาที อัตราส่วนการอัด 5 :
4 : 1 จุดระเบิดแม็กนิโต เครื่องกรองอากาศ แบบเปียก
ระยะห่างลิ้นไอดี (เย็น) 0.008 นิ้ว
ระยะห่างลิ้นไอเสีย (เย็น) 0.018 นิ้ว
ระยะห่างเขี้ยวหัวเทียน 0.025 นิ้ว
ระยะห่างหน้าทองขาว 0.020 นิ้ว
