1-9

ั
้
้
ุ
ี
วิธีปฏิบัติในสนามสําหรบการวางโคง วงกลมดวยวิธมมเบี ยงเบน
(Field Procedure in Locating a Circular Curve by the Deflection)
ุ
ู

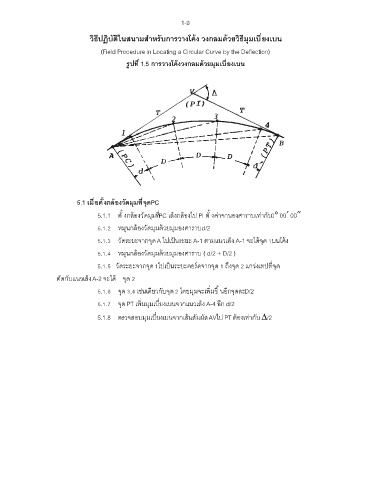

รปที 1.5 การวางโคงวงกลมดวยมมเบี ยงเบน
้
้

ุ
ุ
5.1 เมื อตั งกลองวัดมมที จด PC
้
้

่
้
5.1.1 ตั งกลองวัดมุมที PC เล็งกลองไป PI ตั งคาจานองศาราบเท่ากับ 0° 00¢ 00†
5.1.2 หมุนกลองวัดมุมดวยมุมองศาราบ d/2
้
้
็
้
5.1.3 วัดระยะจากจุด A ไปเปนระยะ A-1 ตามแนวเล็ง A-1 จะได้จุด 1บนโคง
้
5.1.4 หมุนกลองวัดมุมดวยมุมองศาราบ ( d/2 + D/2 )
้

็
5.1.5 วัดระยะจากจุด 1ไปเปนระยะคอร์ดจากจุด 1 ถึงจุด 2 แกว่งเทปทีจุด
ตัดกับแนวเล็ง A-2 จะได จุด 2
้
5.1.6 จุด 3,4 เช่นเดียวกับจุด 2 โดยมุมจะเพมขึ นอีกจุดละ D/2
ิ
ิ
5.1.7 จุด PT เพมมุมเบียงเบนจากแนวเล็ง A-4 อีก d/2

5.1.8 ตรวจสอบมุมเบียงเบนจากเส้นสัมผัส AVไป PT ตองเทากับ D/2
่

้
