1-5
์
้

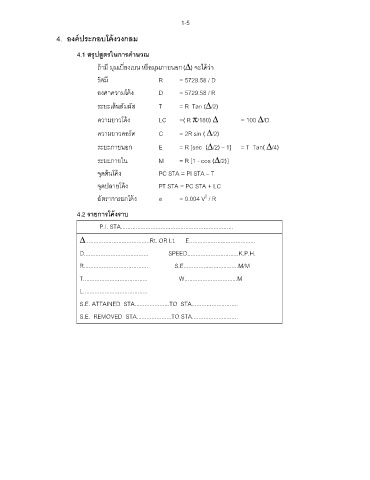

4. องคประกอบโคงวงกลม
4.1 สรปสูตรในการคํานวณ
ุ
ี
้
ถาม มุมเบียงเบน หรอมุมภายนอก (D) จะไดว่า
ื
้
รัศม ี R = 5729.58 / D
้
องศาความโคง D = 5729.58 / R
ระยะเส้นสัมผัส T = R Tan (D/2)
ความยาวโคง LC =( R p/180) D = 100 D/D
้
ความยาวคอร์ด C = 2R sin ( D/2)
ระยะภายนอก E = R [sec (D/2) – 1] = T Tan( D/4)
ระยะภายใน M = R [1 - cos (D/2)]
้
้
จุดตนโคง PC STA = PI STA – T
จุดปลายโคง PT STA = PC STA + LC
้
2
้
อัตราการยกโคง e = 0.004 V / R
4.2 รายการโคงราบ
้
P.I. STA....................................................................
D.......................................Rt. OR Lt. E........................................
D....................................... SPEED...............................K.P.H.
R....................................... S.E.................................M/M
T....................................... W................................M
L.......................................
S.E. ATTAINED STA.....................TO STA............................
S.E. REMOVED STA.....................TO STA............................
