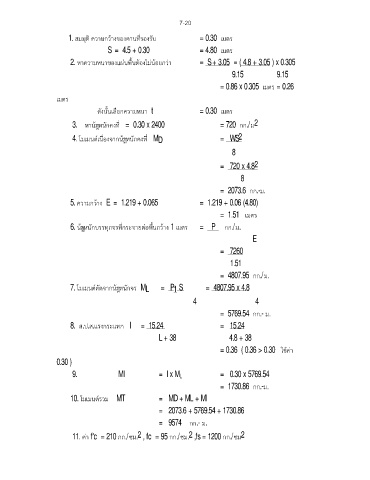

7-20

1. สมมุติ ความกวางของคานที่รองรับ = 0.30 เมตร
S = 4.5 + 0.30 = 4.80 เมตร

2. หาความหนาของแผนพื้นตองไมนอยกวา = S + 3.05 = ( 4.8 + 3.05 ) x 0.305
9.15 9.15

= 0.86 x 0.305 เมตร = 0.26
เมตร

ดังนั้นเลือกความหนา t = 0.30 เมตร
2
า
3. หานํหนักคงที่ = 0.30 x 2400 = 720 กก./ม
้
2
ื่
้
า

4. โมเมนตเนองจากนํหนักคงที่ M = WS
D
8
2
= 720 x 4.8
8
= 2073.6 กก.-ม.
5. ความกวาง E = 1.219 + 0.065 = 1.219 + 0.06 (4.80)
= 1.51 เมตร

้
6. นํหนักบรรทุกจรที่กระจายตอพื้นกวาง 1 เมตร = P กก./ม.

า
E
= 7260
1.51

= 4807.95 กก./ม.
7. โมเมนตดัดจากน้ําหนักจร M L = P S = 4807.95 x 4.8
1
4 4

= 5769.54 กก.- ม.
8. ส.ป.ส.แรงกระแทก I = 15.24 = 15.24

L + 38 4.8 + 38
= 0.36 ( 0.36 > 0.30 ใชคา

0.30 )
9. MI = I x M L = 0.30 x 5769.54

= 1730.86 กก.-ม.
10. โมเมนตรวม MT = MD + ML + MI

= 2073.6 + 5769.54 + 1730.86
= 9574 กก.- ม.

2
2
2
11. คา f'c = 210 กก./ซม. , fc = 95 กก./ซม. ,fs = 1200 กก./ซม
