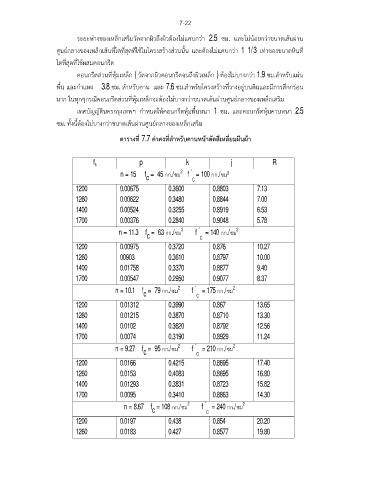

7-22


็
ึ
ระยะหางของเหลกเสริมวัดจากผิวถงผิวตองไมแคบกวา 2.5 ซม. และไมนอยกวาขนาดเสนผาน

ู
ศนยกลางของเหล็กเสนที่โตที่สุดที่ใชในโครงสรางสวนนั้น และตองไมแคบกวา 1 1/3 เทาของขนาดหนท ี่

ิ
โตทสุดที่ใชผสมคอนกรีต
ี่
ั
คอนกรตสวนที่หมเหล็ก ( วัดจากผิวคอนกรีตจนถงผิวเหล็ก ) ตองไมบางกวา 1.9 ซม.สําหรบแผน
ี

ุ
ึ
ั
ั

ิ
ํ
พื้น และกาแพง 3.8 ซม. สําหรบคาน และ 7.6 ซม.สําหรบโครงสรางที่วางอยูบนดนและมีการสึกกรอน
ุ


ี่
ุ
มาก ในทกๆกรณีคอนกรีตสวนทหมเหล็กจะตองไมบางกวาขนาดเสนผานศูนยกลางของเหล็กเสริม

ํ

เทศบัญญัตินครกรุงเทพฯ กาหนดใหคอนกรีตหุมพื้นหนา 1 ซม. และคอนกรีตหมคานหนา 2.5
ุ

ซม. ทั้งนี้ตองไมบางกวาขนาดเสนผานศูนยกลางของเหล็กเสริม
ตารางที่ 7.7 คาคงที่สําหรบคานหนาตัดสี่เหลี่ยมผืนผา

ั

f s p k j R
¢
2
n = 15 f = 45 กก./ซม f = 100 กก./ซม 2
c
C
1200 0.00675 0.3600 0.8803 7.13
1260 0.00622 0.3480 0.8844 7.00
1400 0.00524 0.3255 0.8919 6.53
1700 0.00376 0.2840 0.9048 5.78
¢
2
2
n = 11.3 f = 63 กก./ซม f = 140 กก./ซม
c
C
1200 0.00975 0.3720 0.876 10.27
1260 00903 0.3610 0.8797 10.00
1400 0.01758 0.3370 0.8877 9.40
1700 0.00547 0.2950 0.9077 8.37
¢
2
2
n = 10.1 f = 79 กก./ซม f = 175 กก./ซม
c C
1200 0.01312 0.3990 0.867 13.65
1260 0.01215 0.3870 0.8710 13.30
1400 0.0102 0.3620 0.8792 12.56
1700 0.0074 0.3190 0.8929 11.24
¢
2
2
n = 9.27 f = 95 กก./ซม f = 210 กก./ซม
c C
1200 0.0166 0.4215 0.8695 17.40
1260 0.0153 0.4083 0.8695 16.80
1400 0.01293 0.3831 0.8723 15.82
1700 0.0095 0.3410 0.8863 14.30
¢
2
2
n = 8.67 f = 108 กก./ซม f = 240 กก./ซม
c C
1200 0.0197 0.438 0.854 20.20
1260 0.0183 0.427 0.8577 19.80
