3-3
การอ่านค่าที่ไม้สตาฟเราต้องใช้ความละเอียดมาก เพราะไม้สตาฟไม่ได้แบ่งรายละเอียดไว้
ชัดเจน โดยเฉพาะค่า “มิลลิเมตร” เราจึงต้องนับเอง โดยประมาณ โดยแบ่งความยาวใน ไม้สตาฟในช่วง
ั
1 ซ.ม. ออกเป็น 10 ช่อง แล้วอ่านค่าที่สายใยดิ่งตดกับสายใยราบเส้นกลาง (Middle Hair line) ตดกัน
ั
จะเป็นค่าระดับที่ต้องการ เนื่องจากกล้องระดับมีทั้งชนิดหัวตรงและหัวกลับ ดังนั้น จึงขอแนะนำการ
อ่านค่าที่ถูกต้องคือ ให้อ่านจากค่าน้อยไปหาค่ามากเสมอ ไม่ว่าจะเป็นกล้องชนิดใดก็ตาม

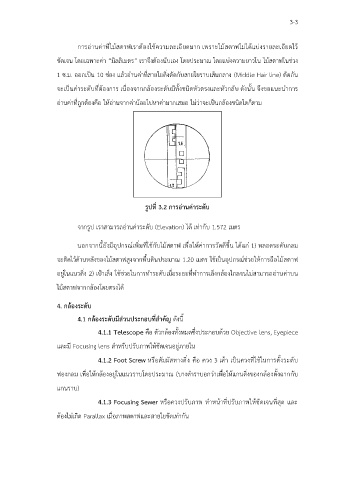

รูปที่ 3.2 การอ่านค่าระดับ
จากรูป เราสามารถอ่านค่าระดับ (Elevation) ได้ เท่ากับ 1.572 เมตร
้
นอกจากนี้ยังมีอุปกรณ์เพิ่มทใชกับไม้สตาฟ เพื่อให้ค่าการวัดดีขึ้น ได้แก่ 1) หลอดระดับกลม
ี่
่
จะติดไว้ด้านหลังของไม้สตาฟสูงจากพื้นดินประมาณ 1.20 เมตร ใช้เป็นอุปกรณชวยให้การถือไม้สตาฟ
์
ั
ี่
่
อยู่ในแนวดิ่ง 2) เป้าเล็ง ใช้ช่วยในการทำระดบเมื่อระยะททำการเล็งกล้องไกลจนไม่สามารถอ่านคาบน
ไม้สตาฟจากกล้องโดยตรงได ้
4. กล้องระดับ
4.1 กล้องระดับมีส่วนประกอบที่สำคัญ ดังนี้
4.1.1 Telescope คือ ตัวกล้องทั้งหมดซึ่งประกอบด้วย Objective lens, Eyepiece
และมี Focusing lens สำหรับปรับภาพให้ชัดเจนอยู่ภายใน
ั
4.1.2 Foot Screw หรือสัมผัสทางดิ่ง คือ ควง 3 เส้า เป็นควงที่ใช้ในการตั้งระดบ
ั้
ฟองกลม เพื่อให้กล้องอยู่ในแนวราบโดยประมาณ (บางตำราบอกว่าเพื่อให้แกนดิ่งของกลองตงฉากกับ
้
แกนราบ)
4.1.3 Focusing Sewer หรือควงปรับภาพ ทำหน้าที่ปรับภาพให้ชัดเจนที่สุด และ
ต้องไม่เกิด Parallax เมื่อภาพสตาฟและสายใยชัดเท่ากัน
