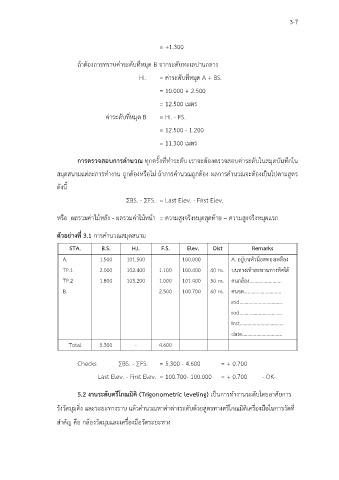

Page 42 - การสำรวจ

3-7

= +1.300

ถ้าต้องการทราบคาระดับที่หมุด B จากระดับทะเลปานกลาง
่
HI. = ค่าระดับที่หมุด A + BS.

= 10.000 + 2.500

= 12.500 เมตร
ค่าระดับที่หมุด B = HI. - FS.

= 12.500 - 1.200

= 11.300 เมตร

การตรวจสอบการคำนวณ ทุกครั้งที่ทำระดับ เราจะต้องตรวจสอบค่าระดับในสมุดบันทึกใน

ู
สมุดสนามแต่ละการทำงาน ถูกต้องหรือไม่ ถ้าการคำนวณถูกต้อง ผลการคำนวณจะต้องเป็นไปตามสตร
ดังนี้

∑BS. - ∑FS. = Last Elev. - First Elev.

หรือ ผลรวมคาไม้หลัง - ผลรวมค่าไม้หน้า = ความสูงจริงหมุดสดท้าย – ความสูงจริงหมุดแรก
ุ
่
ตัวอย่างที่ 3.1 การคำนวณสมุดสนาม

STA. B.S. H.I. F.S. Elev. Dist Remarks

A. 1.500 101.500 100.000 A. อยู่บนหัวนอตทองเหลือง
็
TP.1 2.000 102.400 1.100 100.400 40 m. บนทางเท้าสะพานทางทิศใต ้
TP.2 1.800 103.200 1.000 101.400 50 m. คนกล้อง.........................

B. 2.500 100.700 60 m. คนจด.............................
rod.................................

rod.................................
Inst..................................
date...............................
Total 5.300 - 4.600

Checks ∑BS. - ∑FS. = 5.300 - 4.600 = + 0.700

Last Elev. - First Elev. = 100.700- 100.000 = + 0.700 - OK-

5.2 งานระดับตรีโกณมติ (Trigonometric leveling) เป็นการทำงานระดับโดยอาศัยการ
ิ
รังวัดมุมดิ่ง และระยะทางราบ แล้วคํานวณหาค่าต่างระดับด้วยสูตรทางตรีโกณมิตเครื่องมือในการวัดท ี่
ิ
สำคัญ คือ กล้องวัดมุมและเครื่องมือวัดระยะทาง
