3-4

4.1.4 Eyepiece ทำหน้าที่ขยายภาพและขยายสายใยให้โตขึ้นตามกำลังขยายของ

เลนส์ Eyepiece นี้มีทั้งชนิดให้ภาพหัวตรงและหัวกลับถ้าใช้ Eyepiece ชนิดหัวตรงจะได้ภาพเหมือนซึ่ง

อาจคลาดเคลื่อนเนื่องจากใช้เลนส์มาก ถ้าใช้ Eyepiece ชนิดหัวกลับจะได้ภาพจริง

4.1.5 Cross Hair หรือสายใยกล้อง ส่วนมากเป็นสายใยสีดำขีดลงบนแผ่นแก้ว มี

สายใยดิ่งและสายใยราบ และมีย่าน Stadia สำหรับการคำนวณระยะทางด้วย

็
4.1.6 Clamp Screw หรือ Azimuth Locking Screw เรียกว่า ควงลอกกล้องทำ

ั
็
หน้าที่ลอกกล้องไม่ให้เคลื่อนไหวหากต้องการส่ายกล้องเพียงเล็กน้อยให้ใช้ควงสัมผสทางราบ (Tangent
Screw) ส่ายหาเป้าหมายแทน แต่ในปัจจุบันกล้องระดับจะไม่มี Clamp Screw ใช้ระบบความฝืดแทน

ั
ี่
4.1.7 Tangent Screw หรือควงสัมผัสทางราบทำหน้าทส่ายกล้องให้สายใยไปตดกับ
เป้าหมายสำหรับอ่านค่า การเคลื่อนที่ของกล้องเป็นไปอย่างช้า ๆ และนิ่มนวล

4.1.8 จานองศาราบ กล้องระดับบางชนิดมีจานองศาราบเพื่อให้เก็บรายละเอียดเลก
็
ๆ น้อย ๆ ความละเอียดของจานองศาประมาณ 20 ลิปดา

่
ี
4.1.10 Gun Sight ใช้สำหรับเล็งเป้าหมายโดยประมาณเพื่อไม่ให้เสยเวลาในการสอง
หาไม้สตาฟ มีลักษณะคล้ายศูนย์เล็งปืนติดอยู่กึ่งกลางตัวกล้อง

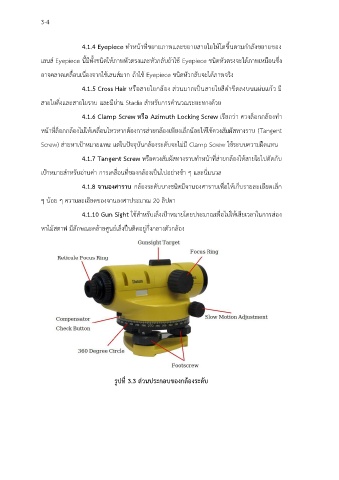

รูปที่ 3.3 ส่วนประกอบของกล้องระดับ
