Page 41 - การสำรวจ
P. 41
3-6
ิ่
5.1 งานระดับโดยใช้กล้องระดับ (Spirit leveling) เป็นการทำงานระดับโดยวัดระยะดง
โดยตรง วิธีนี้มีความละเอียดมากที่สุดและใชมากที่สุดในการทำงานโครงการทางวิศวกรรมเครื่องมือท ี่
้
สำคัญในการทำงานคือกล้องระดับและไม้สตาฟ

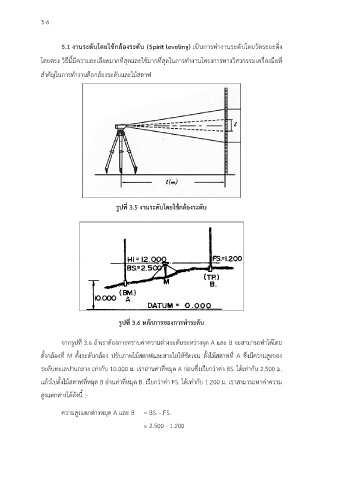

รูปที่ 3.5 งานระดับโดยใช้กล้องระดับ
รูปที่ 3.6 หลักการของการทำระดับ
จากรูปที่ 3.6 ถ้าเราต้องการทราบค่าความต่างระดับระหว่างจุด A และ B จะสามารถทำได้โดย
ตั้งกล้องที่ M ตั้งระดับกล้อง ปรับภาพไม้สตาฟและสายใยให้ชัดเจน ตั้งไม้สตาฟที่ A ซึ่งมีความสูงของ
ระดับทะเลปานกลาง เท่ากับ 10.000 ม. เราอ่านค่าที่หมุด A ก่อนซึ่งเรียกว่าค่า BS. ได้เทากับ 2.500 ม.
่
่
แล้วไปตั้งไม้สตาฟที่หมุด B อ่านค่าที่หมุด B. เรียกว่าค่า FS. ได้เทากับ 1.200 ม. เราสามารถหาค่าความ
สูงแตกต่างได้ดังนี้ :-
ความสูงแตกต่างหมุด A และ B = BS. - FS.
= 2.500 - 1.200
