2-13

BRAKE ON

R N R
E E
1 R F 1 ตําแหน่ง ใบมีด E E
E
O
2 V R 2 L L
O
I
3 E W 3 N U
R A T R O T
S R
E D BRAKE OFF

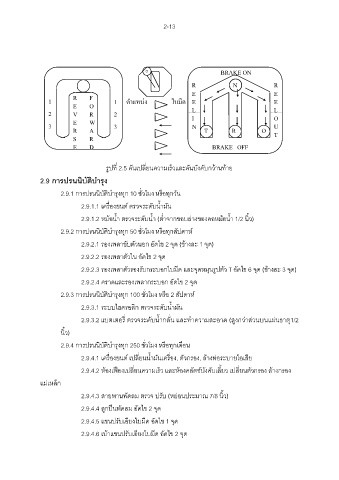

รูปที่ 2.5 คันเปลี่ยนความเร็วและคันบังคับกว้านท้าย

2.9 การปรนนิบัติบํารุง

2.9.1 การปรนนิบัติบํารุงทุก 10 ชั่วโมง หรือทุกวัน

2.9.1.1 เครื่องยนต์ ตรวจระดับนํ้ามัน

2.9.1.2 หม้อนํ้า ตรวจระดับนํ้า (ตํ่าจากขอบล่างของคอหม้อนํ้า 1/2 นิ้ว)
2.9.2 การปรนนิบัติบํารุงทุก 50 ชั่วโมง หรือทุกสัปดาห์

2.9.2.1 รองเพลาขับตัวนอก อัดไข 2 จุด (ข้างละ 1 จุด)

2.9.2.2 รองเพลาตัวใน อัดไข 2 จุด

2.9.2.3 รองเพลาตัวรองรับกระบอกใบมีด และจุดหมุนรูปตัว T อัดไข 6 จุด (ข้างละ 3 จุด)
2.9.2.4 คราดและรองเพลากระบอก อัดไข 2 จุด

2.9.3 การปรนนิบัติบํารุงทุก 100 ชั่วโมง หรือ 2 สัปดาห์

2.9.3.1 ระบบไฮดรอลิก ตรวจระดับนํ้ามัน

2.9.3.2 แบตเตอรี่ ตรวจระดับนํ้ากลั่น และทําความสะอาด (สูงกว่าส่วนบนแผ่นธาตุ1/2

นิ้ว)
2.9.4 การปรนนิบัติบํารุงทุก 250 ชั่วโมง หรือทุกเดือน

2.9.4.1 เครื่องยนต์ เปลี่ยนนํ้ามันเครื่อง, ตัวกรอง, ล้างท่อระบายไอเสีย

2.9.4.2 ห้องเฟืองเปลี่ยนความเร็ว และห้องคลัตช์บังคับเลี้ยว เปลี่ยนตัวกรอง ล้างกรอง

แม่เหล็ก

2.9.4.3 สายพานพัดลม ตรวจ ปรับ (หย่อนประมาณ 7/8 นิ้ว)
2.9.4.4 ลูกปืนพัดลม อัดไข 2 จุด

2.9.4.5 แขนปรับเอียงใบมีด อัดไข 1 จุด

2.9.4.6 เบ้าแขนปรับเอียงใบมีด อัดไข 2 จุด
