บทที่ 3
รถตักบรรทุก (SCOOP LOADER) LIEBHERR แบบ L541

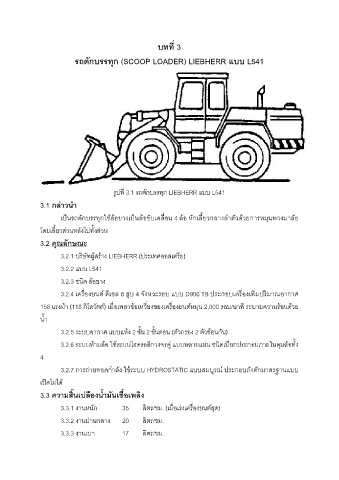

รูปที่ 3.1 รถตักบรรทุก LIEBHERR แบบ L541
3.1 กล่าวนํา
เป็นรถตักบรรทุกใช้ล้อยางเป็นล้อขับเคลื่อน 4 ล้อ หักเลี้ยวกลางลําตัวด้วยการหมุนพวงมาลัย
โดยเลี้ยวส่วนหลังไปทั้งส่วน
3.2 คุณลักษณะ
3.2.1 บริษัทผู้สร้าง LIEBHERR (ประเทศออสเตรีย)
3.2.2 แบบ L541
3.2.3 ชนิด ล้อยาง
3.2.4 เครื่องยนต์ ดีเซล 6 สูบ 4 จังหวะรอบ แบบ D906 TB ประกอบเครื่องเพิ่มปริมาณอากาศ
158 แรงม้า (118 กิโลวัตต์) เมื่อเพลาข้อเหวี่ยงของเครื่องยนต์หมุน 2,000 รอบ/นาที ระบายความร้อนด้วย
นํ้า
3.2.5 ระบบอากาศ แบบแห้ง 2 ชั้น 2 ขั้นตอน (ตัวกรอง 2 ตัวซ้อนกัน)
3.2.6 ระบบห้ามล้อ ใช้ระบบไฮดรอลิกวงจรคู่ แบบหลายแผ่น ชนิดเปียกประกอบภายในดุมล้อทั้ง
4
3.2.7 การถ่ายทอดกําลัง ใช้ระบบ HYDROSTATIC แบบสมบูรณ์ ประกอบถังตักมาตรฐานแบบ
เปิดไม่ได้
3.3 ความสิ้นเปลืองนํ้ามันเชื้อเพลิง
3.3.1 งานหนัก 35 ลิตร/ชม. (เมื่อเร่งเครื่องยนต์สุด)
3.3.2 งานปานกลาง 20 ลิตร/ชม.
3.3.3 งานเบา 17 ลิตร/ชม.
