3-3
JOYSTICK

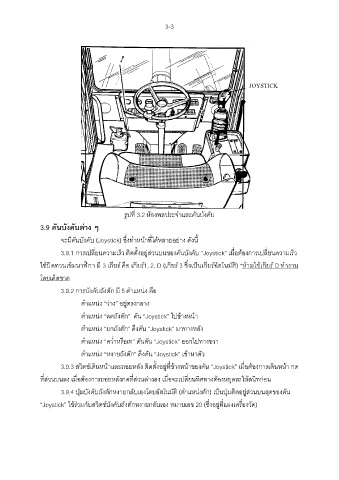

รูปที่ 3.2 ห้องพลประจําและคันบังคับ
3.9 คันบังคับต่าง ๆ
จะมีคันบังคับ (Joystick) ซึ่งทําหน้าที่ได้หลายอย่าง ดังนี้
3.9.1 การเปลี่ยนความเร็ว ติดตั้งอยู่ส่วนบนของคันบังคับ “Joystick” เมื่อต้องการเปลี่ยนความเร็ว
ใช้บิดทวนเข็มนาฬิกา มี 3 เกียร์ คือ เกียร์1, 2, D (เกียร์ 3 ซึ่งเป็นเกียร์อัตโนมัติ) *ห้ามใช้เกียร์ D ทํางาน
โดยเด็ดขาด
3.9.2 การบังคับถังตัก มี 5 ตําแหน่ง คือ
ตําแหน่ง “ว่าง” อยู่ตรงกลาง
ตําแหน่ง “ลดถังตัก” ดัน “Joystick” ไปข้างหน้า
ตําแหน่ง “ยกถังตัก” ดึงคัน “Joystick” มาทางหลัง
ตําแหน่ง “ควํ่าหรือเท” ดันคัน “Joystick” ออกไปทางขวา
ตําแหน่ง “หงายถังตัก” ดึงคัน “Joystick” เข้าหาตัว
3.9.3 สวิตช์เดินหน้าและถอยหลัง ติดตั้งอยู่ที่ข้างหน้าของคัน “Joystick” เมื่อต้องการเดินหน้า กด
ที่ส่วนบนลง เมื่อต้องการถอยหลังกดที่ส่วนล่างลง เมื่อจะเปลี่ยนทิศทางต้องหยุดรถให้สนิทก่อน
3.9.4 ปุ่มบังคับถังตักหงายกลับเองโดยอัตโนมัติ (ตําแหน่งตัก) เป็นปุ่มติดอยู่ส่วนบนสุดของคัน
“Joystick” ใช้ร่วมกับสวิตช์บังคับถังตักหงายกลับเอง หมายเลข 20 (ซึ่งอยู่ที่แผงเครื่องวัด)
