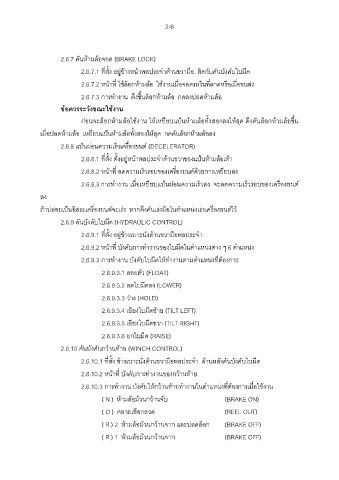

2-6

2.6.7 คันห้ามล้อจอด (BRAKE LOCK)
2.6.7.1 ที่ตั้ง อยู่ข้างหน้าพลประจําด้านขวามือ ติดกับคันบังคับใบมีด

2.6.7.2 หน้าที่ ใช้ล็อกห้ามล้อ ใช้งานเมื่อจอดรถในที่ลาดหรือเมื่อขนส่ง

2.6.7.3 การทํางาน ดึงขึ้นล็อกห้ามล้อ กดลงปลดห้ามล้อ

ข้อควรระวังขณะใช้งาน
ก่อนจะล็อกห้ามล้อใช้งาน ให้เหยียบแป้นห้ามล้อทั้งสองลงให้สุด ดึงคันล็อกห้ามล้อขึ้น

เมื่อปลดห้ามล้อ เหยียบแป้นห้ามล้อทั้งสองให้สุด กดคันล็อกห้ามล้อลง

2.6.8 แป้นผ่อนความเร็วเครื่องยนต์ (DECELERATOR)

2.6.8.1 ที่ตั้ง ตั้งอยู่หน้าพลประจําด้านขวาของแป้นห้ามล้อเท้า
2.6.8.2 หน้าที่ ลดความเร็วรอบของเครื่องยนต์ด้วยการเหยียบลง

2.6.8.3 การทํางาน เมื่อเหยียบแป้นผ่อนความเร็วลง จะลดความเร็วรอบของเครื่องยนต์

ลง

ถ้าปล่อยเป็นอิสระเครื่องยนต์จะเร่ง หากดึงคันเร่งมือในตําแหน่งเร่งเครื่องยนต์ไว้
2.6.9 คันบังคับใบมีด (HYDRAULIC CONTROL)

2.6.9.1 ที่ตั้ง อยู่ข้างเบาะนั่งด้านขวามือพลประจํา

2.6.9.2 หน้าที่ บังคับการทํางานของใบมีดในตําแหน่งต่าง ๆ 6 ตําแหน่ง

2.6.9.3 การทํางาน บังคับใบมีดให้ทํางานตามตําแหน่งที่ต้องการ
2.6.9.3.1 ลอยตัว (FLOAT)

2.6.9.3.2 ลดใบมีดลง (LOWER)

2.6.9.3.3 ว่าง (HOLD)

2.6.9.3.4 เอียงใบมีดซ้าย (TILT LEFT)

2.6.9.3.5 เอียงใบมีดขวา (TILT RIGHT)
2.6.9.3.6 ยกใบมีด (RAISE)

2.6.10 คันบังคับกว้านท้าย (WINCH CONTROL)

2.6.10.1 ที่ตั้ง ข้างเบาะนั่งด้านขวามือพลประจํา ด้านหลังคันบังคับใบมีด

2.6.10.2 หน้าที่ บังคับการทํางานของกว้านท้าย

2.6.10.3 การทํางาน บังคับให้กว้านท้ายทํางานในตําแหน่งที่ต้องการเมื่อใช้งาน
( N ) ห้ามล้อม้วนกว้านจับ (BRAKE ON)

( O ) คลายเชือกลวด (REEL OUT)

( R ) 2 ห้ามล้อม้วนกว้านจาก และปลดล็อก (BRAKE OFF)
( R ) 1 ห้ามล้อม้วนกว้านจาก (BRAKE OFF)
